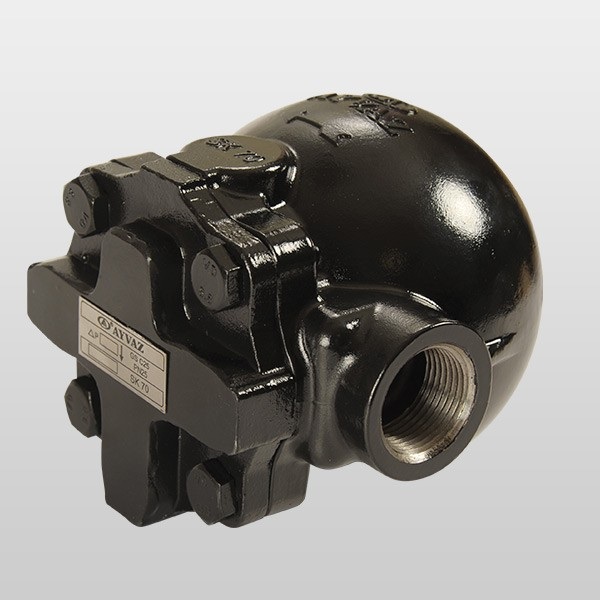

KONDENSTOP ŞAMANDIRALI SK-51 1/2'' DİŞLİ
1. Teknik özellikler
|
Özellik |
Teknik değer |
|---|---|
|
Marka |
AYVAZ |
|
Model |
SK-51 |
|
Ürün tipi |
Şamandıralı kondenstop |
|
Nominal çap |
DN15 |
|
İnç karşılığı |
1/2" |
|
Bağlantı tipi |
Dişli |
|
Bağlantı standardı |
BSP / NPT (siparişe göre teyit edilmeli) |
|
Gövde malzemesi |
GGG 40.3 sfero döküm |
|
Kapak malzemesi |
GSC 25 dökme çelik |
|
İç aksam |
AISI 304 paslanmaz çelik |
|
Şamandıra |
Paslanmaz çelik |
|
Maksimum çalışma basıncı |
16 bar |
|
Maksimum gövde basıncı |
25 bar |
|
Maksimum diferansiyel basınç |
4,5 / 10 / 14 bar |
|
Maksimum çalışma sıcaklığı |
250 °C |
|
Hava tahliyesi |
Termostatik kapsül |
Kaynak: AYVAZ SK-51 resmî teknik föyü ve ürün kataloğu.
2. Çalışma prensibi
-
Buhar hattında oluşan kondens, kondenstop gövdesine girer.
-
Kondens seviyesi yükseldikçe şamandıra yukarı çıkar.
-
Şamandıra mekanizması tahliye vanasını açar.
-
Kondens sürekli ve otomatik olarak tahliye edilir.
-
Buhar geldiğinde şamandıra aşağı iner ve tahliye vanasını kapatır.
-
Termostatik kapsül, sistemdeki havanın tahliyesini sağlar.
3. Kullanım alanları
-
Buharlı ısı eşanjörleri
-
Isıtma bataryaları
-
Buharlı tanklar
-
Kurutma silindirleri
-
Endüstriyel fırınlar
-
Buhar separatörleri
-
Otomatik sıcaklık kontrollü sistemler
