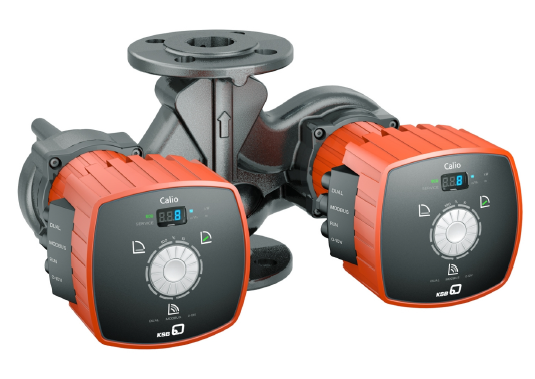

KSB Calio Z 40-80 2x265W Frekans Kontrollü Döküm Gövdeli Sirkülasyon Pompası DN40 Flanş

4.1 Genel Açıklama

Calio serisi, kademesiz devir sayısı ayarlı, yüksek verimli ısıtma devridaim pompalarıdır.

Entegre sürekli mıknatıslı motoru ve elektronik devir sayısı kontrolü sayesinde, kendinden emişli olmayan sıralı pompa yapısına sahiptir. Sistem ihtiyacına göre otomatik olarak ayarlanan devir sayısı ile enerji tüketimini minimize eder ve işletme verimliliğini artırır.

Pompa; pompa malzemelerine kimyasal ve mekanik açıdan zarar vermeyen, saf ve aşındırıcı olmayan sıvıların naklinde kullanılmak üzere tasarlanmıştır. Isıtma ve kapalı devre HVAC sistemlerinde güvenle kullanılabilir.

4.5 Yapı Tasarımı

Pompa Yapısı

• Bakım gerektirmeyen, yüksek verimli

• Salmastrasız (tıkama burcu olmayan)

• Islak rotorlu pompa tasarımı

Tahrik (Motor)

• Fırçasız, kendinden soğutmalı motor

• Kademesiz fark basıncı ayarına sahip, yüksek verimli kalıcı mıknatıslı senkron motor

• Entegre motor koruması

• Besleme gerilimi: 1~230 V AC ± %10

• Frekans: 50 / 60 Hz

• Koruma sınıfı: IPX4D

• Termal sınıf: F

• Sıcaklık sınıfı: TF 110

• Enerji Verimliliği Endeksi (EEI): ≤ 0,20

• Girişim emisyonu standardı: EN 61000-6-3

• Girişim dayanıklılığı standardı: EN 61000-6-1

Yataklama

• Nakil edilen akışkan ile yağlanan özel kayar yatak sistemi

Bağlantılar

• Flanş bağlantılı tasarım

İşletim Türleri

• Sabit basınç kontrolü

• Orantılı basınç kontrolü

• Sıcaklığa bağlı fark basıncı ayarı
  (yalnızca KSB ServiceTool ile)

• Nominal değer öngörüsü ile ayar işletimi

• Dinamik ayarlamalı fark basıncı içeren Eco modu

Otomatik Fonksiyonlar

• İşletim türüne bağlı olarak kademesiz devir sayısı uyarlaması

• Harici fark basıncı nominal değeri / devir sayısı bilgisi ile kontrol (0–10 V)

• Sıcaklık gerçek değeri veya fark basıncı gerçek değeri girişi (0–10 V)

• Çift pompalı işletim imkânı

• Yüksek akım ihtiyacı işletimi

• Gece düşüşü fonksiyonu

• Harici başlatma / durdurma

• Tıkanıklık giderme fonksiyonu

• Kendiliğinden hava tahliye fonksiyonu

• Yumuşak başlatma

• Bütünleşik tetikleme elektroniğine sahip tam motor koruması

Manuel Fonksiyonlar

• İşletim türlerinin ayarlanması

• Fark basıncı nominal değerinin ayarlanması

• Devir kademesi ayarı

• Kullanıcı arayüzü kilitleme fonksiyonu

Bildirim ve Gösterge Fonksiyonları

• Nakil miktarı, basma yüksekliği ve elektriksel güç tüketiminin periyodik olarak değişen gösterimi

• İşletim durumunun ekranda görüntülenmesi

• Hata kodlarının ekranda gösterimi

• Yapılandırılabilir toplu arıza bildirimi ve işletim mesajı
  (potansiyelsiz konvertör kontakları)

• Modbus RTU için seri dijital arayüz

• KSB ServiceTool için servis arayüzü

Not

Montaj, devreye alma ve servis hizmetleri alıcıya aittir.
