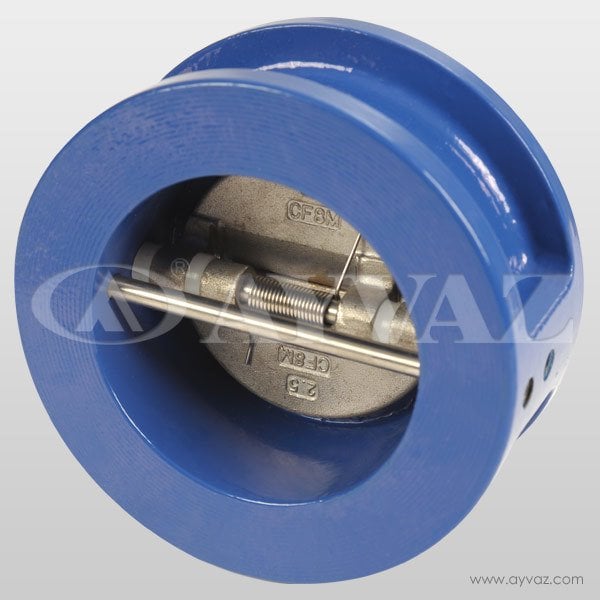

ÇEKVALF ÇİFT KLAPELİ DN 125 ÇV-25
Teknik özellikler
|
Özellik |
Değer |
|---|---|
|
Üretici |
Ayvaz |
|
Model |
ÇV-25 |
|
Anma çapı |
DN125 |
|
Gövde malzemesi |
GG25 pik döküm |
|
Klape malzemesi |
GGG40.3 sfero döküm |
|
Klape kaplaması |
Nikel kaplı |
|
Conta |
EPDM |
|
Bağlantı tipi |
Wafer (flanşlar arasına montaj) |
|
Basınç sınıfı |
PN16 |
|
Maksimum çalışma basıncı |
16 bar |
|
Maksimum çalışma sıcaklığı |
110 °C |
|
Standart |
TS EN 16767 |
DN125 ürün bilgisi
-
Anma çapı: 125 mm (5")
-
Basınç sınıfı: PN16
-
Ayvaz ürün kodu: 708170306050
opdova.com
Çalışma prensibi
Çekvalf içerisinde bulunan iki yarım klape, akışkanın ileri yönde hareketiyle açılır. Akış durduğunda veya ters yönde basınç oluştuğunda yayların etkisiyle kapanarak geri akışı engeller.
Çift klapeli tasarım:
-
Geri akışı önler.
-
Kompakt ve hafif yapı sağlar.
-
Düşük basınç kaybı sunar.
-
Yatay ve uygun akış yönü sağlandığında dikey montaja imkân verir.
Kullanım alanları
-
Isıtma ve soğutma tesisatları
-
Klima ve HVAC sistemleri
-
Yangın söndürme tesisatları
-
Sulama ve su dağıtım hatları
-
Endüstriyel proses tesisatları
-
Gemi mekanik ve soğutma sistemleri
