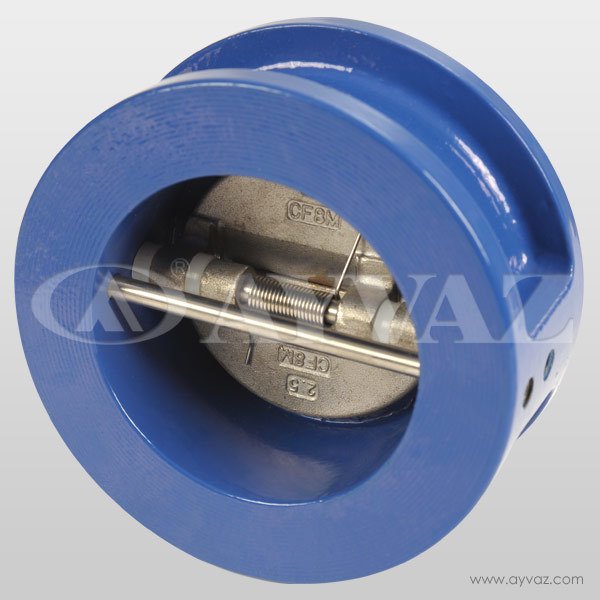

ÇEKVALF ÇİFT KLAPELİ DN 300 ÇV-25
Teknik özellikler
|
Özellik |
Değer |
|---|---|
|
Üretici |
Ayvaz |
|
Model |
ÇV-25 |
|
Anma çapı |
DN300 |
|
Gövde malzemesi |
GG25 pik döküm |
|
Klapeler (disk) |
GGG40 nikel kaplı sfero döküm |
|
Conta / sit |
EPDM |
|
Menteşe mili |
AISI 316 paslanmaz çelik |
|
Yay |
AISI 304 paslanmaz çelik |
|
Bağlantı tipi |
Wafer |
|
Basınç sınıfı |
PN16 |
|
Maksimum çalışma basıncı |
16 bar |
|
Maksimum çalışma sıcaklığı |
110 °C |
|
Ürün standardı |
TS EN 16767 |
DN300 ölçü bilgileri
|
Özellik |
Değer |
|---|---|
|
Anma çapı |
300 mm (12") |
|
Vana dış çapı (A) |
380 mm |
|
Vana yüksekliği (B) |
325,5 mm |
|
Flanşlar arası uzunluk (H) |
144 mm |
|
Ürün kodu |
708170306090 |
Çalışma prensibi
ÇV-25, akışkanın ileri yöndeki hareketiyle açılan iki yarım klapeden oluşur. Akış durduğunda veya ters basınç oluştuğunda yay mekanizması klapeleri kapatarak geri akışı önler.
-
Ters akışı engeller.
-
Çift yaylı mekanizması hızlı kapanma sağlar.
-
EPDM oturma yüzeyi sızdırmazlığı destekler.
-
Kompakt wafer tasarımı montaj alanından tasarruf sağlar.
-
Yatay ve uygun akış yönünde dikey montaja uygundur.
Kullanım alanları
-
Isıtma ve soğutma tesisatları
-
HVAC sistemleri
-
Büyük çaplı pompa çıkış hatları
-
Yangın söndürme tesisatları
-
Sulama ve su dağıtım hatları
-
Endüstriyel proses tesisatları
-
Gemi mekanik sistemleri
