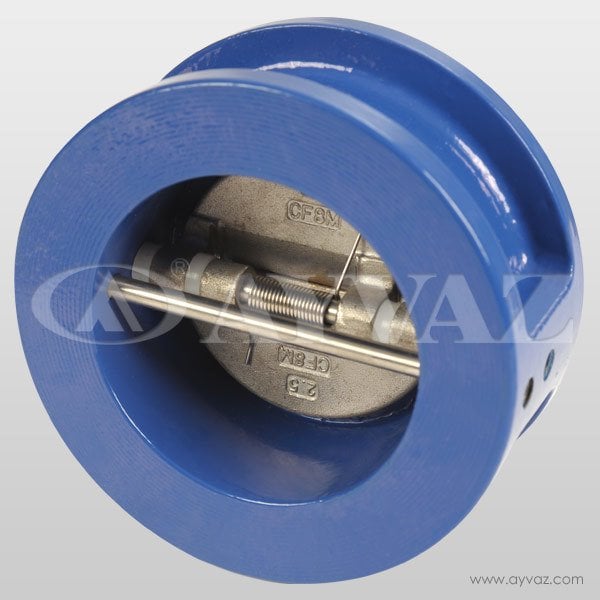

ÇEKVALF ÇİFT KLAPELİ DN 80 ÇV-25
Teknik özellikler
|
Özellik |
Değer |
|---|---|
|
Üretici |
Ayvaz |
|
Model |
ÇV-25 |
|
Anma çapı |
DN80 |
|
Gövde malzemesi |
GG25 pik döküm |
|
Klape (disk) |
GGG40 nikel kaplı sfero döküm |
|
Klape oturma yüzeyi |
EPDM |
|
Menteşe mili |
AISI 316 paslanmaz çelik |
|
Yay |
AISI 304 paslanmaz çelik |
|
Bağlantı tipi |
Wafer |
|
Basınç sınıfı |
PN16 |
|
Maksimum çalışma basıncı |
16 bar |
|
Sıcaklık aralığı |
-10 °C / +110 °C |
|
Standart |
TS EN 16767 |
DN80 ölçü ve ürün kodu
|
Özellik |
Değer |
|---|---|
|
Anma çapı |
80 mm (3") |
|
Vana dış çapı (A) |
144 mm |
|
Vana yüksekliği (B) |
90,5 mm |
|
Flanşlar arası uzunluk (H) |
57 mm |
|
Ürün kodu |
708170306030 |
Çalışma prensibi
Çekvalf içerisinde bulunan iki yarım klape, akışkanın ileri yönde hareketiyle açılır. Akış durduğunda veya ters yönde basınç oluştuğunda yayların etkisiyle kapanarak geri akışı engeller.
-
Ters akışı önler.
-
Çift yaylı klape sistemiyle hızlı kapanma sağlar.
-
Kompakt tasarımı sayesinde az montaj alanı gerektirir.
-
Yatay ve uygun akış yönünde dikey montaja uygundur.
Kullanım alanları
-
Isıtma ve soğutma tesisatları
-
HVAC sistemleri
-
Pompa çıkış hatları
-
Yangın söndürme tesisatları
-
Sulama ve su dağıtım hatları
-
Endüstriyel proses tesisatları
