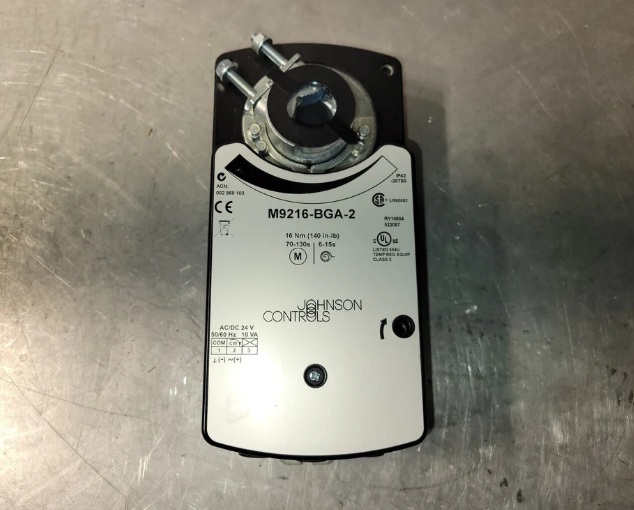

Johnson Controls Aktuatör M9216-BGA-2 (KUTUSUZ)

Ürün Tanımı

Johnson Controls M9216-BGA-2, HVAC sistemlerinde damper ve vana kontrolü için kullanılan, bahar dönüşlü (spring return) tipi elektrikli aktüatördür. 24 VAC veya DC besleme ile çalışır, on/off kontrolüne uygundur ve kutusuz olarak sunulur.

Öne Çıkan Teknik Özellikler

• Güç Kaynağı: 20–30 VAC (50/60 Hz) veya 24 VDC ±10 %, 10 VA sınıf 2 docs.johnsoncontrols.comLenmark Industries.

• Tork: Tek bir üniteyle 140 lb·in (16 N·m), tandem kullanımda 280 lb·in (32 N·m) docs.johnsoncontrols.comLenmark Industries.

• Dönüş Açısı: 30°–90° arasında mekanik ayarlanabilir ve maksimum 93° sınırı vardır docs.johnsoncontrols.comLenmark Industries.

• Dönüş Süresi: Tam strokta 70–130 sn (yarı yükte ortalama 90 sn); güç kesildiğinde bahar dönüşü <15 sn docs.johnsoncontrols.comLenmark Industries.

• Dayanıklılık: 65.000 tam strok döngüsü ömür Lenmark Industries.

• Ekstra Özellikler: Elektronik durdurma tespiti (stall detection), manuel kurulum (manual override), anti-rotasyon braketli montaj, NPT bağlantı adaptörü gibi kullanım kolaylıkları docs.johnsoncontrols.com+1.

Uygulama Alanları

• HVAC sistemlerinde hava damperlerinin kontrolü (dönüş havası, egzoz, dış hava vb.)

• Vana uygulamalarında da, uygun bağlantı kitleri ile kullanılabilir (ör. M9000-500 vent valve linkage kit) docs.johnsoncontrols.comib-controls.com.
