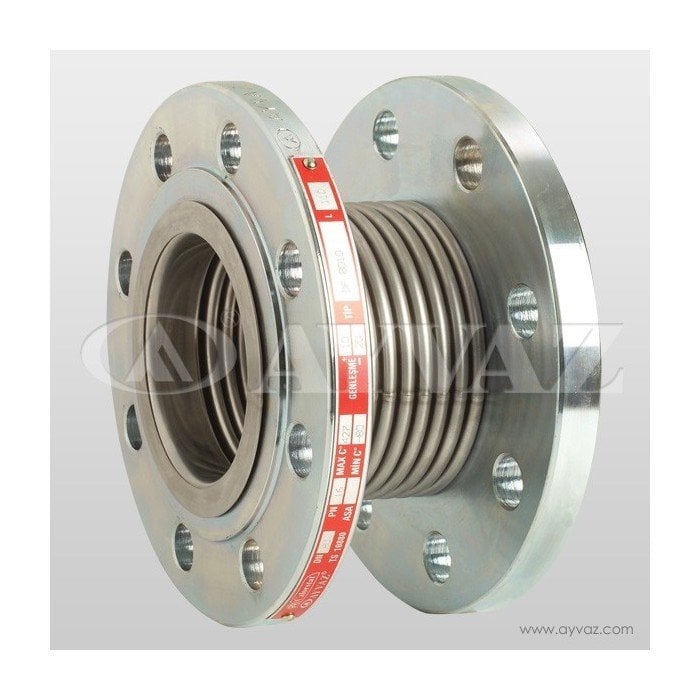

KOMPANSATÖR METAL DF 30MM DN100 MKDF-30
Teknik özellikler
|
Özellik |
Değer |
|---|---|
|
Üretici |
Ayvaz |
|
Model |
MKDF-30 |
|
Anma çapı |
DN100 |
|
Körük malzemesi |
Paslanmaz çelik |
|
Flanş malzemesi |
Galvaniz kaplı ST 37.2 karbon çelik |
|
Bağlantı tipi |
Döner flanşlı |
|
İç kovan (layner) |
Yok |
|
Tasarım basıncı |
16 bar |
|
Eksenel hareket kapasitesi |
30 mm (-10 / +20 mm) |
|
Çalışma sıcaklığı |
-80 °C / +427 °C |
|
Tasarım standardı |
TS 10880 |
DN100 ölçü ve teknik değerleri
|
Özellik |
Değer |
|---|---|
|
Anma çapı |
100 mm (4") |
|
Körük iç çapı (Ødi) |
114,3 mm |
|
Körük dış çapı (Ødo) |
140 mm |
|
Montaj boyu (L) |
115 mm |
|
Etkin körük alanı |
137,09 cm² |
|
Eksenel yay katsayısı |
252,2 N/mm |
|
Flanş dış çapı (ØD) |
220 mm |
|
Flanş cıvata dairesi (Øk) |
180 mm |
|
Cıvata deliği |
8 × Ø18 mm |
|
Flanş kalınlığı |
20 mm |
|
Ürün kodu |
701.031.101.014 |
Çalışma prensibi
Metal körüklü kompansatör, boru hattındaki sıcaklık değişimlerinden kaynaklanan eksenel genleşme ve büzülme hareketlerini paslanmaz çelik körük yapısı sayesinde karşılar.
-
Isıl genleşme ve büzülmeleri absorbe eder.
-
Boru hattında oluşan mekanik gerilmeleri azaltır.
-
Bağlantı ekipmanlarını aşırı yüklerden korumaya yardımcı olur.
-
Döner flanşları montaj sırasında cıvata deliklerinin hizalanmasını kolaylaştırır.
Kullanım alanları
-
Buhar ve sıcak su tesisatları
-
Isıtma ve soğutma sistemleri
-
Kazan daireleri
-
Enerji santralleri
-
Endüstriyel proses boru hatları
-
Pompa ve makine bağlantıları
