KONDENSTOP ŞAMANDIRALI ARI BR631 DN 50

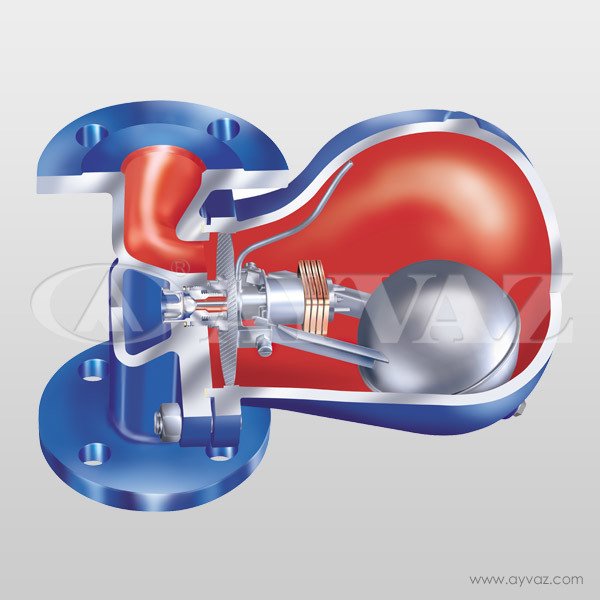

Ari Cona-S şamandıralı buhar kapanı, buharın oluştuğu kaynama noktasında kondens tahliyesini sürekli olarak yapar. Dalgalanan miktarda ve sıradışı basınçta bile ters basınçsız kondens tahliyesi yapar. Kontrolör ile entegre edilmiş otomatik hava atıcıya sahiptir (Fig. 630 dışında). Koç darbesine karşı dayanıklı ve duyarsızdır. Entegre edilmiş geri dönüş korumasına sahiptir, kısaca çek vana mantığı ile çalışan bir yapıya sahiptir (Fig. 633/637/638 dışında). Geri kazanım hattı için birleşme ve baypas mümkündür. Buhar kapanının merkezine yerleştirilmiş olan orifis tasarımı ile buhar kapanını isterseniz yatay veya dikey konumda kullanabilirsiniz. Yapmanız gereken tek şey, kapak ve gövdeyi ayırıp, gövdeyi 90° döndürmek ve tekrar civatalar ile birleştirmektir (Fig. 633/637/638 dışında).
Malzeme Yapısı:
PN16 – Fig. 12.631 (dahili pislik tutuculu) / Fig. 12.630 (dahili pislik tutuculu) Gövde ve Kapak EN-JL1040 Demir Döküm
PN16 – Fig. 42.639 (dahili pislik tutuculu) Gövde 1.0460 Dövme Çelik, Kapak EN-JL1040 Demir Döküm
PN40 – Fig. 25.631 (dahili pislik tutuculu) / Fig. 25.630 Gövde ve Kapak EN-JS1049 Sfero Döküm
PN40 – Fig. 45.630 (dahili pislik tutuculu) Gövde ve Kapak 1.0619+N Çelik Döküm
PN40 – Fig. 45.631 (dahili pislik tutuculu) / Fig. 45.633/45.639 (dahili pislik tutuculu) Gövde 1.0460 Dövme Çelik, Kapak 1.0619+N Çelik Döküm
PN40 – Fig. 55.631 (dahili pislik tutuculu) / Fig. 55.630 (dahili pislik tutuculu) / Fig. 55.639 (dahili pislik tutuculu) Gövde 1.4541 Paslanmaz Çelik, Kapak 1.4308 Paslanmaz Çelik
PN40 – Fig. 85.637/85.638 Gövde 1.0425 (P265GH) Yüksek Sıcaklık Çeliği, Kapak 1.00565 (P355NH) Yüksek Sıcaklık Çeliği
PN63 – Fig. 86.631(dahili pislik tutuculu) Gövde 1.5415 (16Mo3) Yüksek Sıcaklık Çeliği, Kapak 1.7357 (GS-17CrMo55) Çelik Döküm
PN100 – Fig. 87.631 (dahili pislik tutuculu) Gövde 1.5415 (16Mo3) Yüksek Sıcaklık Çeliği, Kapak 1.7357 (GS-17CrMo55) Çelik Döküm
PN100 – Fig. 87.631 (dahili pislik tutuculu) Gövde 1.7375 (13CrMo4-5) Yüksek Sıcaklık Çeliği, Kapak 1.7357 (GS-17CrMo55) Çelik Döküm
PN160 – Fig. 88.631 (dahili pislik tutuculu) / Fig. 88.632 (dahili pislik tutuculu) Gövde 1.7375 (13CrMo4-5) Yüksek Sıcaklık Çeliği, Kapak 1.7357 (GS-17CrMo55) Çelik Döküm
İç aksam: Paslanmaz Çelik
Bağlantılar:
Dişli, flanşlı, soket kaynak boyunlu ve alın kaynak boyunlu
Montaj Ekseni:
Yatay veya Düşey (Standart olarak düşey verilmektedir, akış yönü yukarıdan aşağıyadır. Yatay montaj için sipariş aşamasında lütfen giriş tarafının sol veya sağdan olduğunu belirtiniz.)
Anma Çapı:
DN15 (1/2”) – DN100 (4”)
Basınç Sınıfları:
PN16, PN40, PN63, PN100 ve PN160
Kontrolörler (Maks. Çalışma Fark Basıncı):
R4 (4bar), R8 (8bar), R13 (13bar), R14(14bar), R22 (22bar), R23 (23bar), R30 (30bar), R32 (32bar), R50 (50bar), R64 (64bar), R80 (80bar), R100 (110bar)
Çalışma Sıcaklığı:
Maks. Çalışma Sıcaklığı - Fig. 12.630, 12.631, 55.630, 55.631, 42.639, 55.639 300 ºC / Fig. 25.630, 25.631, 45.633, 85.637, 85.638 350 ºC / Fig. 45.630, 45.631, 45.639 400 ºC / Fig. 86.631, 87.631 (16Mo3) 450 ºC / Fig. 87.631 (13CrMO4-5) 525 ºC / Fig. 88.631, 88.632 550 ºC
Uygulama:
- Tanklar
- Tavalar-tablalar
- Kurutma silindirleri
- Fırınlar
