KONDENSTOP ŞAMANDIRALI SK-55 DN32
1. Teknik özellikler
|
Özellik |
Teknik değer |
|---|---|
|
Marka |
AYVAZ |
|
Model |
SK-55 |
|
Nominal çap |
DN32 |
|
İnç karşılığı |
1¼" |
|
Kondenstop tipi |
Şamandıralı |
|
Gövde malzemesi |
GGG 40.3 sfero döküm |
|
Kapak malzemesi |
GGG 40.3 sfero döküm |
|
İç aksam |
AISI 304 paslanmaz çelik |
|
Bağlantı tipi |
Dişli / flanşlı |
|
Maksimum çalışma basıncı |
16 bar |
|
Maksimum diferansiyel basınç |
4,5 / 10 / 14 bar |
|
Maksimum çalışma sıcaklığı |
250 °C |
|
Hava tahliyesi |
Termostatik kapsül |
Kaynak: AYVAZ resmî SK-55 teknik föyü.
2. DN32 ölçü bilgileri
Flanşlı bağlantı
|
Ölçü |
Değer |
|---|---|
|
Flanş dış çapı (ØD) |
140 mm |
|
Cıvata dairesi (Øk) |
100 mm |
|
Flanş iç çapı (Øg) |
78 mm |
|
Flanş kalınlığı |
20 mm |
|
Cıvata deliği |
Ø18 mm |
|
Delik sayısı |
4 |
|
Montaj boyu (L) |
320 mm |
Dişli bağlantı
|
Ölçü |
Değer |
|---|---|
|
Diş ölçüsü |
1¼" |
|
Gövde çapı (ØD) |
70 mm |
|
Montaj boyu (L) |
320 mm |
3. Ağırlık bilgileri
|
Bağlantı tipi |
Ağırlık |
|---|---|
|
Flanşlı DN32 |
20,8 kg |
|
Dişli 1¼" |
16,8 kg |

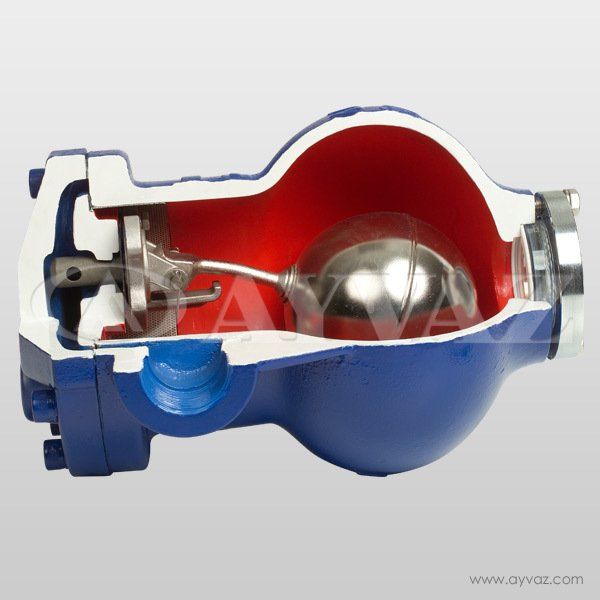

4. Çalışma prensibi
-
Şamandıra, kondenstop içerisinde biriken kondens seviyesine göre hareket eder.
-
Kondens seviyesi yükseldiğinde tahliye vanasını açar.
-
Kondens sürekli ve otomatik olarak tahliye edilir.
-
Buhar geldiğinde şamandıra aşağı iner ve tahliye vanası kapanır.
-
Termostatik kapsül, sistemdeki havanın tahliyesini sağlar.
-
Ani ve geniş basınç değişimlerinden etkilenmeden çalışır.
Ayvaz+1
5. Kullanım alanları
-
Buharlı ısı eşanjörleri
-
Isıtma bataryaları
-
Buharlı tanklar
-
Kurutma silindirleri
-
Endüstriyel fırınlar
-
Buharlı üretim tesisleri
-
Otomatik sıcaklık kontrollü sistemler
