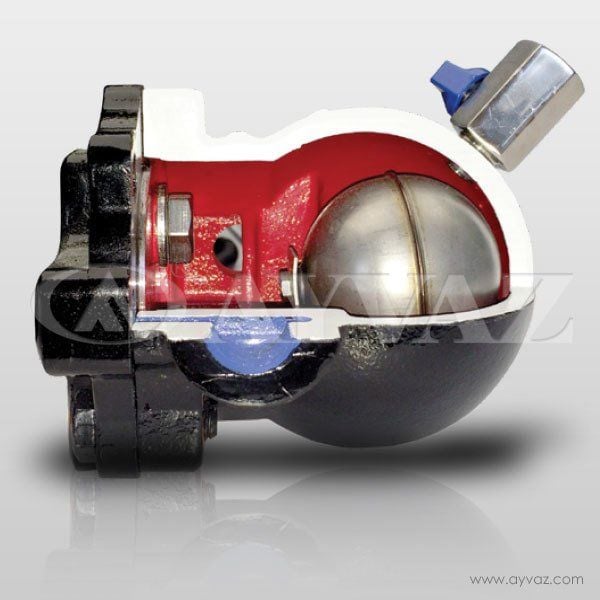

SIVI ATICI SA-51 1/2'' DİŞLİ
Teknik özellikler
|
Özellik |
Değer |
|---|---|
|
Üretici |
Ayvaz |
|
Model |
SA-51 |
|
Anma çapı |
DN15 (1/2") |
|
Gövde malzemesi |
GGG40.3 sfero döküm |
|
Kapak malzemesi |
GGG40.3 sfero döküm |
|
İç aksam ve şamandıra |
Paslanmaz çelik |
|
Bağlantı tipi |
Dişli |
|
Montaj şekli |
Yatay / dikey |
|
Maksimum çalışma basıncı |
16 bar |
|
Maksimum çalışma sıcaklığı |
250 °C |
|
Minimum diferansiyel basınç |
0,1 bar |
|
Maksimum diferansiyel basınç |
Akışkanın özgül ağırlığına bağlı olarak 5–14 bar |
DN15 ölçü ve ağırlık bilgileri
|
Özellik |
Değer |
|---|---|
|
Anma çapı |
1/2" |
|
A ölçüsü |
150 mm |
|
B ölçüsü |
81,5 mm |
|
C ölçüsü |
108 mm |
|
Gövde çapı (ØD) |
98 mm |
|
Bağlantı çapı (ØD1) |
40 mm |
|
Toplam uzunluk (L) |
122 mm |
|
Yaklaşık ağırlık |
3,5 kg |
Çalışma prensibi
SA-51, basınçlı hava ve gaz hatlarında oluşan yoğuşma suyunu otomatik olarak tahliye eden şamandıralı sıvı atıcıdır.
-
Hava veya gaz cihazın gövdesine girer.
-
Yoğuşma suyu gövde içerisinde birikmeye başlar.
-
Sıvı seviyesi yükseldikçe şamandıra yukarı hareket eder.
-
Şamandıraya bağlı manivela mekanizması tahliye orifisini açar.
-
Biriken sıvı tahliye edilir ve sıvı seviyesi düşünce vana kapanır.
Bu çalışma prensibi sayesinde basınçlı havanın sistemden kaçması önlenir.
Kullanım alanları
-
Kompresör sistemleri
-
Basınçlı hava tankları
-
Hava separatörleri
-
Hava kolektörleri
-
Isı eşanjörleri
-
Isıtma bataryaları
-
Kurutma silindirleri
-
Endüstriyel hava ve gaz hatları
