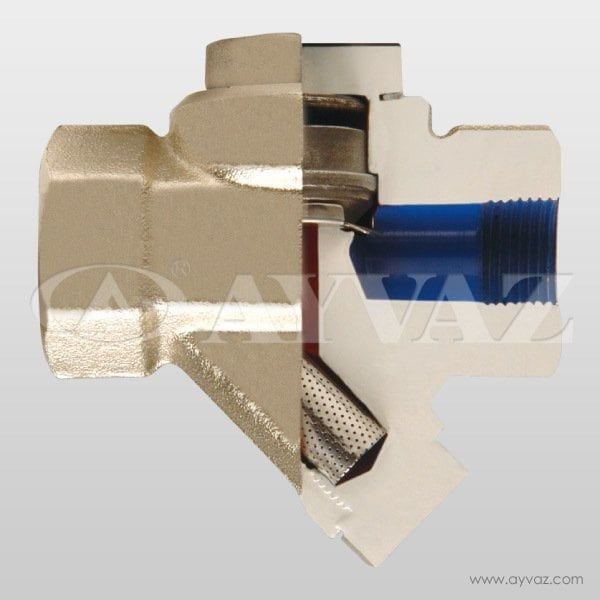

KONDENSTOP TERMODİNAMİK TDK-45 1'' DİŞLİ
Teknik özellikler
|
Özellik |
Değer |
|---|---|
|
Üretici |
Ayvaz |
|
Model |
TDK-45 |
|
Anma çapı |
1" (DN25) |
|
Gövde malzemesi |
C22.8 dövme çelik |
|
Kapak malzemesi |
Transmisyon çeliği |
|
Disk |
Paslanmaz çelik AISI 420 |
|
Sit |
Paslanmaz çelik AISI 420 |
|
Süzgeç |
Paslanmaz çelik AISI 304 |
|
Bağlantı tipi |
Dişli |
|
Maksimum çalışma basıncı |
40 bar |
|
Minimum işletme basıncı |
0,7 bar |
|
Maksimum çalışma sıcaklığı |
400 °C |
|
Ürün kodu |
703300101002 |
DN25 ölçü ve ağırlık bilgileri
|
Özellik |
Değer |
|---|---|
|
Anma çapı |
25 mm (1") |
|
Gövde yüksekliği (H) |
40 mm |
|
Toplam yükseklik (H1) |
100 mm |
|
Alt bağlantı yüksekliği (H2) |
42 mm |
|
Uzunluk (L1) |
95 mm |
|
Yaklaşık ağırlık |
1,6 kg |
Ölçüler üretici katalog tablosundan, ağırlık ise eski teknik föyden alınmıştır.
Çalışma prensibi
TDK-45, buhar basıncı ve kondens akışının oluşturduğu basınç farkına göre çalışan disk tipi termodinamik kondenstoptur.
-
Soğuk kondens ve hava geldiğinde disk açılarak tahliye sağlar.
-
Sıcak kondens ve buhar basıncı yükseldiğinde disk kapanır.
-
Canlı buharın sistemden kaçmasını önler.
-
Kondens yüküne bağlı olarak kesikli tahliye gerçekleştirir.
Kullanım alanları
-
Ana buhar hatları ve kondens cepleri
-
Buhar ceketli borular
-
Kurutma ve presleme üniteleri
-
Endüstriyel ütüler
-
Buharlı üretim sistemleri
-
Buhar hatlarının son noktaları
