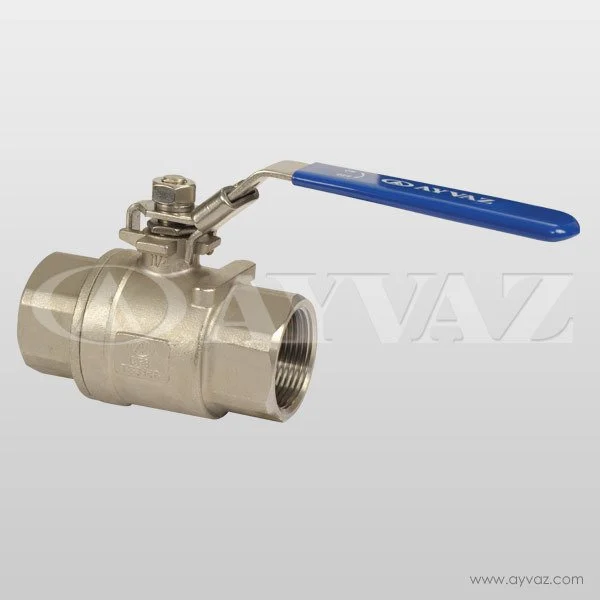

KÜRESEL VANA PASL 2 PRÇ.PN63 11/4'' V-2T 304
1. Teknik özellikler
|
Özellik |
Teknik değer |
|---|---|
|
Marka |
AYVAZ |
|
Model |
V-2T |
|
Vana tipi |
Küresel vana |
|
Nominal çap |
DN32 |
|
İnç karşılığı |
1¼" |
|
Gövde malzemesi |
AISI 304 paslanmaz çelik |
|
Kapak malzemesi |
AISI 304 paslanmaz çelik |
|
Küre malzemesi |
AISI 304 paslanmaz çelik |
|
Mil malzemesi |
Paslanmaz çelik |
|
Gövde contası |
PTFE |
|
Küre yatağı |
R-PTFE (%15 takviyeli) |
|
Parça sayısı |
2 parçalı |
|
Bağlantı tipi |
Dişli |
|
Basınç sınıfı |
PN63 (63 bar) |
|
Çalışma sıcaklığı |
-25 °C / +180 °C |
|
Kumanda şekli |
Manuel kollu |
|
Açma-kapama açısı |
90° |
Kaynak: AYVAZ V-2T resmî teknik föyü ve ürün kataloğu.
2. DN32 ölçü bilgileri
|
Ölçü |
Değer |
|---|---|
|
Nominal çap |
DN32 |
|
İnç karşılığı |
1¼" |
|
Diş bağlantısı |
1¼" |
|
Gövde boyu (L) |
110 mm |
|
Yükseklik (H) |
88 mm |
|
Kol uzunluğu (W) |
150 mm |
|
Yaklaşık ağırlık |
1,21 kg |
3. Çalışma prensibi
-
Vana içerisindeki delikli küre 90° döndürülerek akış açılır veya kapatılır.
-
Kol boru hattına paralel olduğunda vana açıktır.
-
Kol boru hattına dik olduğunda vana kapalıdır.
-
PTFE ve takviyeli PTFE yataklar yüksek sızdırmazlık sağlar.
-
Tam geçişli tasarım sayesinde açık konumda düşük basınç kaybı oluşturur.
4. Kullanım alanları
-
Isıtma ve soğutma tesisatları
-
Buhar ve kondens hatları
-
Gıda üretim tesisleri
-
Kimya sanayi
-
Gemi inşaatı
-
Kağıt fabrikaları
-
Basınçlı endüstriyel akışkan hatları
