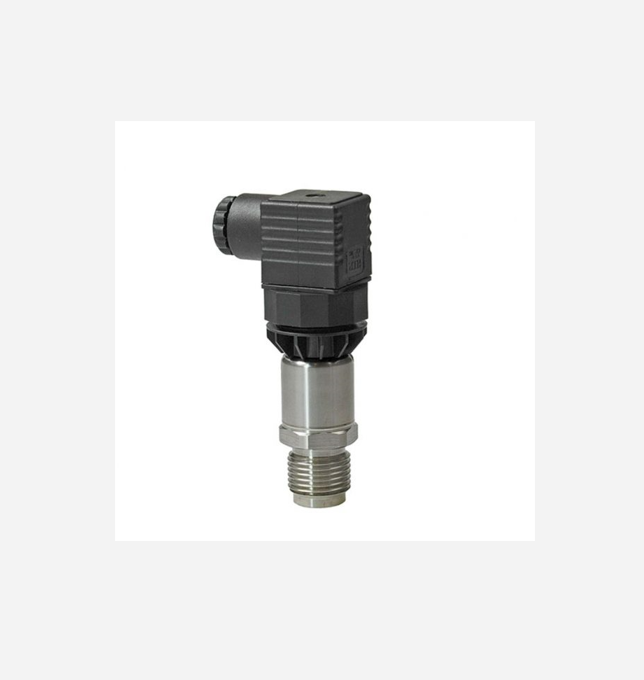

SIEMENS BASINÇ SENSÖRÜ S&G 4-20mA QBE2103-P10

Siemens QBE2103-P10 Basınç Sensörü – Teknik Özellikler

Ürün Tipi
Basınç sensörü / transmitter

Model
Siemens QBE2103-P10

Üretici
Siemens AG – Smart Infrastructure ailesi

Uygulama Alanı
HVAC sistemleri
Isıtma ve soğutma tesisatlarında basınç izleme
Hidrolik ve pnömatik basınç uygulamaları
Nötr ve hafif agresif sıvı ve gaz ortamları için uygundur

Ölçüm Aralığı
0 … 10 bar (0 … 1,0 MPa) göreceli basınç ölçümü

Çıkış Sinyali
DC 4 … 20 mA analog çıkış – endüstriyel standart sinyali

Besleme Gerilimi
DC 7 … 33 V (geniş besleme aralığı)

Basınç Bağlantısı
Harici dişli G ½″ bağlantı – standart tesisat uyumu

Elektriksel Bağlantı
DIN EN175301-803-A uyumlu tak-çıkar konektör

Algılama Elemanı
Piezorezistif / piezo ölçüm elemanı – yüksek hassasiyetli basınç ölçümü

Çalışma Ortamı
Ortam ve akışkan sıcaklığı –15 … +125 °C aralığında stabil ölçüm

Koruma Sınıfı
IP65 – Toz ve su sıçramalarına dayanıklı muhafaza

Maksimum Aşırı Basınca Dayanma
Ölçüm aralığının yaklaşık 2,5 katına kadar aşırı basınca dayanıklı

Montaj Pozisyonu
Her pozisyonda montaj yapılabilir – esnek uygulama

Boyutlar ve Ağırlık
Kompakt sensör tasarımı
Yaklaşık 24 × 101 mm gövde

Standartlar ve Uyum
CE uygun üretim
Bina otomasyon ve HVAC endüstri standartlarıyla uyumlu

Kullanım Avantajları
4–20 mA çıkış ile PLC/DCS gibi sistemlere doğrudan analog bağlantı
Geniş ölçüm aralığı ve sağlam IP65 koruma ile güvenilir kullanım
Sıvı ve gaz ortamlarda yüksek stabillik ve hassas ölçüm
Kompakt tasarım ve standart bağlantılar sayesinde kolay montaj
