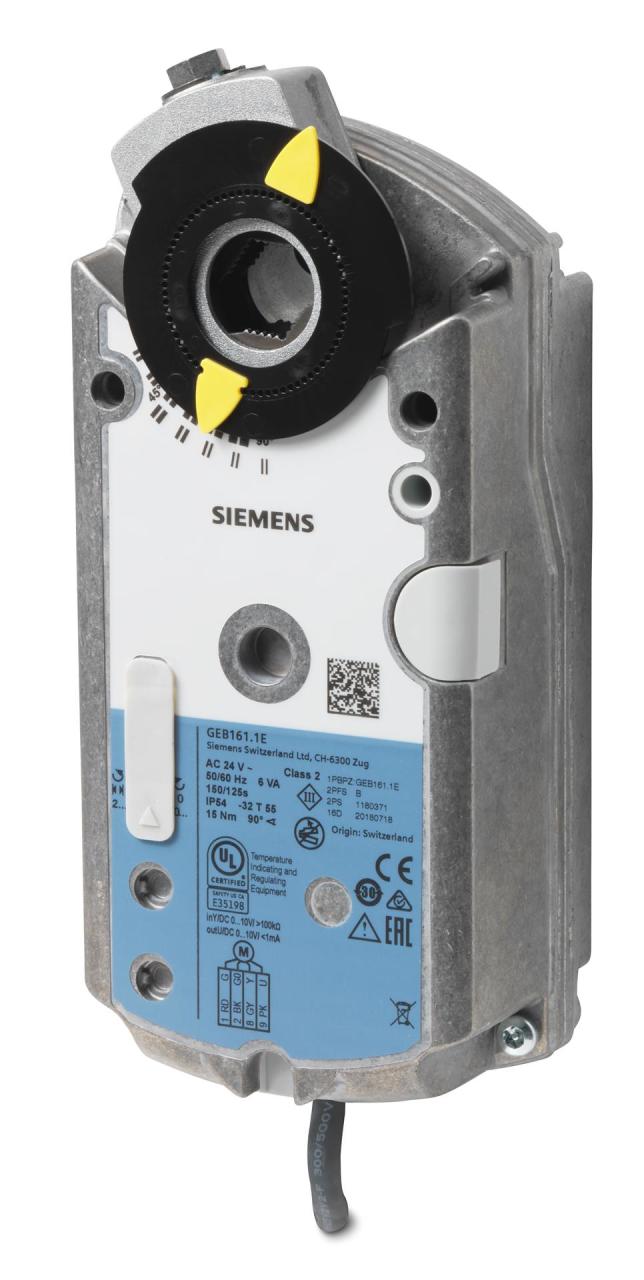

Siemens GEB161.1E Damper Motoru – Teknik Özellikler

Marka: Siemens
Model: GEB161.1E
Ürün Tipi: Elektrikli damper aktüatörü / damper motoru
Uygulama: Hava damperlerinin otomatik kontrolü
Nominal Tork: 15 Nm
Besleme Gerilimi: AC 24 V
Kumanda Tipi: 3 nokta / 3-position
Dönüş Açısı: 90°
Dönüş Süresi: Yaklaşık 150 saniye / 90°
Yay Geri Dönüşü: Mevcut
Yay Geri Dönüş Süresi: Yaklaşık 20 saniye
Manuel Ayar: Mevcut
Konum Göstergesi: Mevcut
Yardımcı Kontak: Opsiyonel
Montaj Tipi: Damper mili üzerine doğrudan montaj
Koruma Sınıfı: IP54
Çalışma Sıcaklığı: -32°C … +55°C
Bakım: Bakım gerektirmeyen yapı
Kontrol: 3 nokta kumandalı HVAC kontrol sistemleri
Dönüş: 90° saat yönü / saat yönünün tersi
Güvenli Pozisyon: Enerji kesildiğinde yay geri dönüşü ile önceden belirlenen konuma dönüş

Siemens GEB161.1E Kullanım Alanları

Siemens GEB161.1E, 15 Nm nominal tork kapasitesine sahip yay geri dönüşlü bir damper aktüatörüdür. Havalandırma ve klima sistemlerinde hava damperlerinin otomatik olarak açılması, kapatılması veya belirli bir konumda tutulması için kullanılır.

Havalandırma Sistemleri

• Merkezi havalandırma sistemleri
• Taze hava damperleri
• Egzoz hava damperleri
• Besleme havası damperleri
• Dönüş havası damperleri
• Hava kanalı damperleri
• Hava debisi kontrol uygulamaları
• Hava akış yönlendirme sistemleri

Klima Santralleri

• Klima santrali (AHU) damperleri
• Taze hava giriş damperleri
• Egzoz damperleri
• Karışım havası damperleri
• Resirkülasyon damperleri
• Isıtma serpantini öncesi hava damperleri
• Soğutma serpantini öncesi hava damperleri

HVAC Otomasyonu

• Merkezi HVAC otomasyonu
• Bina otomasyon sistemleri
• BMS uygulamaları
• Otomatik hava debisi kontrolü
• Havalandırma zon kontrolü
• Hava akışının otomatik yönlendirilmesi
• Enerji yönetimi sistemleri

Yay Geri Dönüş Gerektiren Uygulamalar

GEB161.1E'nin yay geri dönüş özelliği, elektrik beslemesinin kesilmesi durumunda damperin tanımlanmış güvenli pozisyona geri dönmesini gerektiren HVAC uygulamalarında kullanılmasına olanak sağlar.

Bu özellik özellikle:

• Taze hava kontrolü
• Egzoz hava kontrolü
• Hava giriş ve çıkış damperleri
• Havalandırma zonları
• Güvenli pozisyon gerektiren HVAC uygulamaları

gibi sistemlerde değerlendirilebilir.

Yangın ve duman damperi uygulamalarında, aktüatörün ilgili damper modeliyle birlikte gerekli standart, sertifika ve sistem onaylarına sahip olduğu ayrıca kontrol edilmelidir.

Ticari Binalar

• Ofis binaları
• Alışveriş merkezleri
• Oteller
• Hastaneler
• Eğitim binaları
• Kamu binaları
• Konut ve toplu yaşam alanları

Endüstriyel Tesisler

• Fabrikalar
• Üretim tesisleri
• Depolar
• Enerji merkezleri
• Teknik hacimler
• Endüstriyel havalandırma sistemleri
• Proses havalandırma uygulamaları

GEB161.1E Öne Çıkan Teknik Özellikler

• 15 Nm nominal tork
• 24 V AC besleme
• 3 nokta kumanda
• 90° dönüş açısı
• Yaklaşık 150 saniyede 90° dönüş
• Yay geri dönüşlü çalışma
• Yaklaşık 20 saniyede yay geri dönüşü
• Manuel ayar mekanizması
• Konum göstergesi
• IP54 koruma sınıfı
• Bakım gerektirmeyen tasarım
• HVAC ve bina otomasyon sistemleriyle uyumlu kullanım
• Hava damperlerinin otomatik kontrolü
• Enerji kesintisinde damperin güvenli konuma döndürülmesi

Montaj ve Seçim Bilgileri

GEB161.1E seçilirken damperin yalnızca fiziksel ölçüsü değil, damperin ihtiyaç duyduğu çalışma torku da dikkate alınmalıdır. Aktüatörün 15 Nm nominal tork kapasitesinin uygulamadaki damper tork ihtiyacını karşılaması gerekir.

Montaj öncesinde aşağıdaki değerlerin kontrol edilmesi önerilir:

• Damper tipi
• Damper ölçüsü
• Damper mili çapı ve bağlantı şekli
• Gerekli damper torku
• Damper dönüş açısı
• Besleme gerilimi
• Kumanda sinyali
• Yay geri dönüş yönü
• Gerekli güvenli pozisyon

GEB161.1E'nin doğru çalışması için aktüatör ile damper arasındaki mekanik bağlantının üretici gereksinimlerine uygun olması ve aktüatörün çalışma yönünün sistem tasarımına göre ayarlanması gerekir.
