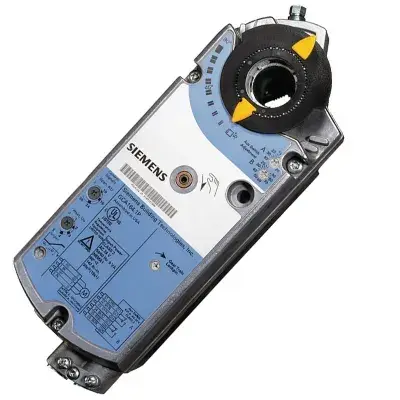

Siemens GCA161.1E 18 Nm Damper Motoru

Siemens GCA161.1E, HVAC sistemlerinde hava damperlerinin otomatik olarak açılıp kapanmasını ve hassas şekilde konumlandırılmasını sağlayan 18 Nm nominal torklu, yay geri dönüşlü damper motorudur. Siemens OpenAir ürün ailesinin bir parçası olan GCA161.1E; klima santralleri, havalandırma sistemleri, hava kontrol üniteleri ve bina otomasyonu uygulamalarında damper kontrolü için geliştirilmiştir.

GCA161.1E modeli AC 24 V / DC 24…48 V besleme ile çalışabilir ve DC 0…10 V oransal kumanda sinyali ile damper pozisyonunun kontrol edilmesini sağlar. Elektrik enerjisinin kesilmesi durumunda yay geri dönüş mekanizması devreye girerek damperi güvenli konuma getirir. Siemens teknik verilerine göre motorlu hareket süresi 90° için 90 saniye, yay geri dönüş süresi ise 15 saniyedir.

Öne Çıkan Özellikler

• Marka: Siemens
• Ürün Serisi: OpenAir
• Model: GCA161.1E
• Ürün Tipi: Damper Motoru / Hava Damper Aktüatörü
• Nominal Tork: 18 Nm
• Maksimum Tork: <50 Nm
• Besleme Gerilimi: AC 24 V ±%20 / DC 24…48 V ±%20
• Kumanda Sinyali: DC 0…10 V
• Yay Geri Dönüş: Var
• Motorlu Dönüş Süresi: 90 saniye / 90°
• Yay Geri Dönüş Süresi: 15 saniye / 90°
• Nominal Dönüş Açısı: 90°
• Maksimum Dönüş Açısı: 95° ±2°
• Koruma Sınıfı: IP54
• Montaj: Hava damperleri ve HVAC uygulamaları
• Ürün Ailesi: GCA..1E – 18 Nm yay geri dönüşlü damper motorları.

Siemens GCA161.1E Ne İşe Yarar?

Siemens GCA161.1E damper motoru, havalandırma ve iklimlendirme sistemlerinde kullanılan hava damperlerinin otomatik olarak kontrol edilmesini sağlar. Kontrol cihazından gelen 0…10 V analog sinyale göre damperin konumunu ayarlayarak hava debisinin ve hava akışının sistem gereksinimine göre düzenlenmesine yardımcı olur.

18 Nm nominal tork kapasitesi sayesinde uygun boyut ve tork gereksinimine sahip hava damperlerinin güvenilir şekilde hareket ettirilmesini sağlar. Yay geri dönüş özelliği ise enerji kesintisi gibi durumlarda damperin önceden belirlenmiş güvenli konuma dönmesine olanak tanır.

Yay Geri Dönüş Özelliği

GCA161.1E'nin en önemli özelliklerinden biri spring return (yay geri dönüş) mekanizmasıdır. Normal çalışma sırasında motor damperi istenen pozisyona getirir. Besleme geriliminin kesilmesi halinde yay mekanizması otomatik olarak devreye girer ve damper yaklaşık 15 saniye içerisinde 90° dönüş yaparak güvenli konuma geçer.

Bu özellik özellikle yangın, duman kontrolü, havalandırma ve kritik HVAC uygulamalarında sistem güvenliğinin artırılmasına yardımcı olur.

Kullanım Alanları

Siemens GCA161.1E damper motoru;

• Klima santralleri
• Havalandırma santralleri
• Isıtma ve soğutma sistemleri
• Enerji verimliliği uygulamaları

gibi birçok farklı uygulamada kullanılabilir.

Oransal Kontrol

GCA161.1E, DC 0…10 V oransal kumanda özelliği sayesinde damperin yalnızca tamamen açık veya tamamen kapalı şekilde çalışması yerine ara pozisyonlarda da kontrol edilmesine imkân tanır.

Bu sayede bina otomasyon sistemi, hava debisi ihtiyacına göre damper pozisyonunu sürekli olarak ayarlayabilir. Böylece HVAC sistemlerinde daha hassas hava kontrolü ve enerji verimliliği sağlanmasına katkıda bulunur.

Teknik Özellikler
