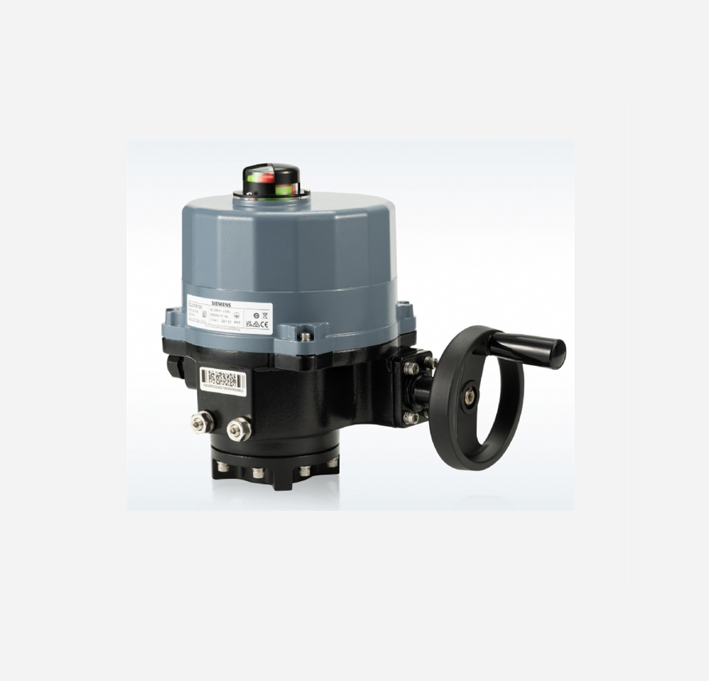

SIEMENS KELEBEK VANA MOTOR 230V ON/OFF SQL341E100 ELEKTROMOTORLU AKTÜATÖR

Siemens SQL341E100 230 V On/Off Elektromotorlu Kelebek Vana Aktüatörü – Teknik Özellikler

Ürün Tipi
Elektromotorlu döner kelebek vana aktüatörü (On/Off kontrol)

Model
Siemens SQL341E100

Üretici
Siemens AG – ACVATIX aktüatör ailesi

Uygulama Alanı
HVAC sistemleri
Isıtma ve soğutma tesisatları
Kelebek vanalarla akış kapama/başlatma kontrolü
Fan-coil, klima santralleri ve endüstriyel prosesler

Kontrol Tipi
On/Off (2-konum) kontrol – tam açık veya tam kapalı pozisyon

Besleme Gerilimi
AC 230 V ±10 %
50/60 Hz

Nominal Tork
100 Nm – orta ve büyük çaplı kelebek vanalar için uygun tork

Dönüş Açısı
90° – tam açma/kapama hareketi

Hareket Süresi
Yaklaşık 20-60 saniye (90° dönüş süresi tipik)

Çıkış Tipi / Haberleşme
On/Off kontrol çıkışı
Entegre limit switch’ler (konum belirleme)

Koruma Sınıfı
IP67 – Toza ve su sızıntısına karşı yüksek koruma

Çalışma Sıcaklığı
-20 °C … +65 °C – endüstriyel ve HVAC kullanım ortamında uygun

Montaj Pozisyonu
Dikey veya yatay montaj
Esnek montaj pozisyonu

Manuel Müdahale
Kolay manuel el kolu (handwheel) ile acil konum kontrolü

Entegre Özellikler
Limit switch’ler ile vana konum izleme
Dahili dişli mekanizma – uzun ömürlü çalışma
Isıtma elemanı – yoğuşmayı önleyici yapı

Elektriksel Bağlantı
Hazır kablolu bağlantı – kolay montaj

Uyumlu Vana Tipleri
ISO 5211 flanşlı kelebek vanalar
VFW41 ve VFL41 serisi kelebek vanalarla tam uyum

Gövde Yapısı
Dayanıklı metal ve plastik kombinasyonu – endüstriyel dayanıklılık

Standartlar ve Uyum
CE uygun üretim
RoHS uyumlu
HVAC ve endüstri standartlarına uygun

Ağırlık
Yaklaşık 10-12 kg (tipik – tork kapasitesine göre değişebilir)

Kullanım Avantajları
Güçlü tork ile orta ve büyük vana kontrolü
On/Off kontrol ile basit ama güvenilir vana açma/kapama
Yüksek IP67 koruması ile zor çevre koşullarında çalışma
Manuel override ile servis kolaylığı
Siemens kalite ve dayanıklılığı
