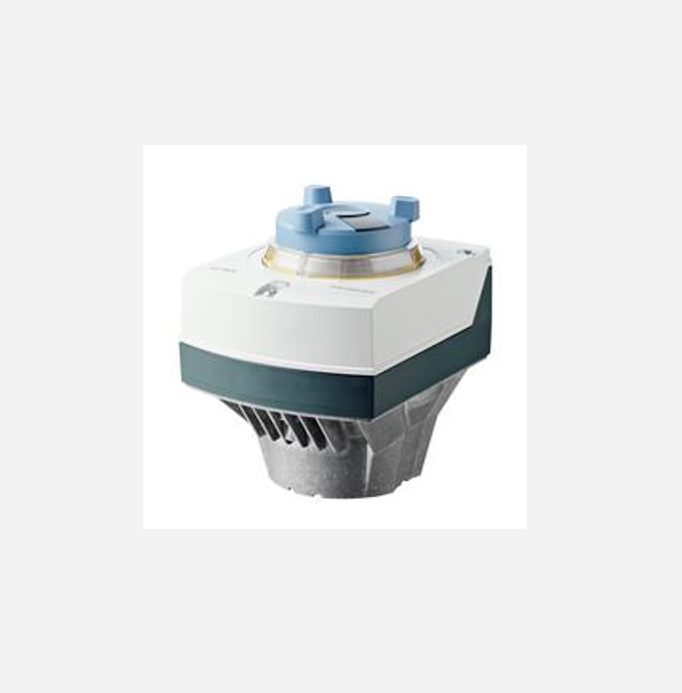

SIEMENS KELEBEK VANA MOTORU 24V SAL61.03T10/F05
Siemens SAL61.03T10/F05 24 V Elektromotorik Vana Motoru – Teknik Özellikler
Ürün Tipi
Elektromotorik döner (rotary) aktüatör – HVAC sistemlerinde kelebek, sektör ve kontrol vanaları için uygun.
Model
Siemens SAL61.03T10/F05 – ACVATIX seri döner vana motoru.
Üretici
Siemens AG – HVAC ve bina otomasyon komponentleri.
Uygulama Alanı
Isıtma, havalandırma, klima santrali ve su devrelerinde akış kontrolü ve kapama görevleri.
Kontrol Tipi
Oransal kontrol
0–10 V DC / 4–20 mA giriş sinyali ile sürekli konum kontrolü.
Besleme Gerilimi
AC/DC 24 V ±20 % (SELV/PELV uyumlu) – düşük gerilim ile güvenli kullanım.
Nominal Tork
10 Nm – orta torklu vanalar için yeterli döndürme kuvveti.
Dönme Açısı
90° – standart açma/kapama hareketi.
Hareket Süresi (Stellzeit)
Yaklaşık 30 saniye (90° dönüş için).
Pozisyon Geri Bildirimi
Analogue geri bildirim çıkışı (ör. 0–10 V) ile kontrol sistemine pozisyon bilgisi aktarımı.
Elektriksel Bağlantı
Doğrudan kablolu montaj – kolay saha bağlantısı.
Koruma Sınıfı
IP54 – toz ve su sıçramalarına karşı dayanıklı muhafaza.
Montaj Pozisyonu
Dikey veya yatay montaj – esnek tesisat kurulumu.
Uyumlu Vana Tipleri
Siemens kelebek ve sektör vanaları ile direkt montaja uygundur (ör. VFW41.., VFL41.., VKF41.. serileri).
Ortam & Akışkan Sıcaklığı
Ortam çalışma aralığı tipik olarak -15 °C … +55 °C, akışkan sıcaklığı -10 °C … +120 °C civarı.
Standartlar ve Uyum
CE uygun üretim – HVAC endüstri standartlarına göre.
Kullanım Avantajları
• Oransal kontrol sinyali ile hassas akış ayarı
• 24 V düşük gerilim ile güvenli kullanım
• IP54 koruma sınıfı ile uzun ömürlü çalışma
• Analogue pozisyon geri bildirimi ile kontrol sistemine entegrasyon
• Manuel ayar kolu ve kolay montaj imkânı
