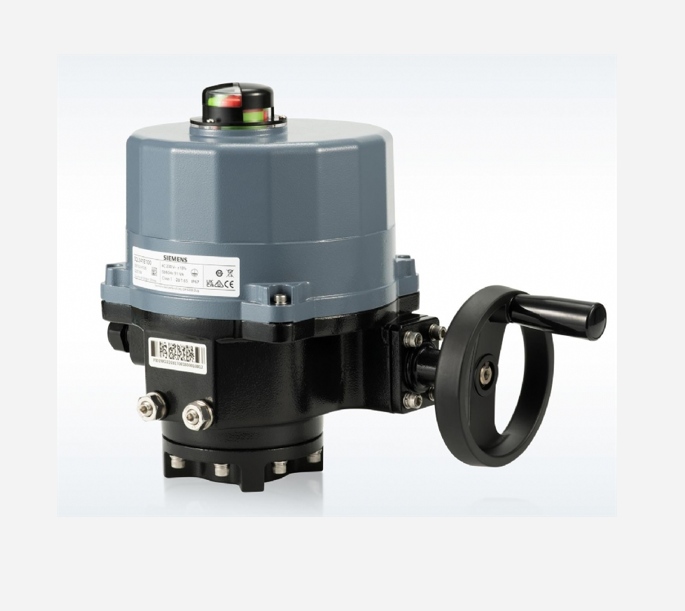

SIEMENS KELEBEK VANA MOTORU ELEKTROMOTORİK AKTÜATÖR 230V 4-20mA SQL361E400

Siemens SQL361E400 Elektromotorik Kelebek Vana Aktüatörü – Teknik Özellikler

400NM, 90°, AC 230 V, DC 0…10 V, 4…20 MA KONTROL SİNYALİ

Ürün Tipi
Elektromotorik döner tip kelebek vana aktüatörü

Model
Siemens SQL361E400

Üretici
Siemens AG

Uygulama Alanı
HVAC sistemleri
Isıtma ve soğutma tesisatları
Kelebek vanalarla akış kontrolü ve kapama görevleri
Fan-coil, klima santrali ve endüstriyel proses uygulamaları

Kontrol Tipi
Oransal kontrol
DC 0 … 10 V
4 … 20 mA kontrol sinyali ile pozisyonlama

Besleme Gerilimi
AC 230 V ±10 %
50/60 Hz

Tork (Döndürme Kuvveti)
400 Nm

Dönüş Açısı
90° dönüş açısı – kelebek vana kontrolü için optimize

Hareket Süresi
Yaklaşık 47 saniye / 90°

Çalışma Prensibi
Tersinir asenkron motor + dişli mekanizması
Vana miline 90° döner hareket ile pozisyonlama

Pozisyon Geri Bildirimi
Analog konum geri bildirim çıkışı (0–10 V veya 4–20 mA)

Koruma Sınıfı
IP67 – Toz ve suya karşı yüksek koruma

Çalışma Sıcaklık Aralığı
-20 °C … +65 °C

Ortam Koşulları
Yoğuşmasız ortam
Endüstriyel HVAC çevre şartlarına uygun

Montaj Pozisyonu
Dikeyden yataya – esnek montaj imkânı

Entegre Özellikler
İç ısıtma elemanı – iç muhafaza içi yoğuşmayı önler
Dahili limit switch’ler – otomatik operasyon durdurma

Gövde Yapısı
Dayanıklı metal ve plastik kombinasyonu
Endüstriyel koşullarda yüksek dayanıklılık

Ağırlık
Yaklaşık 22 kg

Uyumlu Vana Tipleri
Siemens VFW41.. ve VFL41.. serisi kelebek vanalarla uyumlu

Standartlar ve Uyum
CE sertifikalı
EN ve HVAC endüstri standartlarına uygun

Kullanım Avantajları
Yüksek tork kapasitesi ile büyük vana kontrolü
Oransal kontrol ile hassas akış ayarı
IP67 koruma sınıfı ile zor çevrelerde güvenilir çalışma
Analog geri bildirim ile otomasyon sistemlerine tam entegrasyon
Bakım gerektirmeyen tasarım
