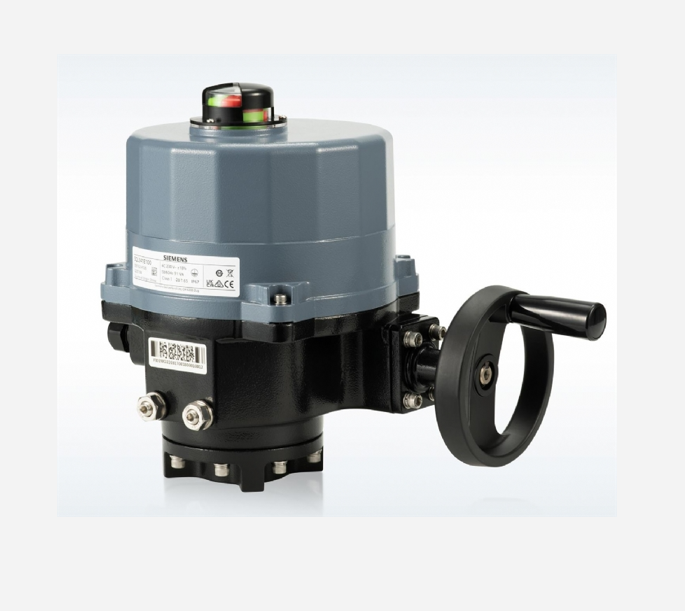

SIEMENS KELEBEK VANA MOTORU ELEKTROMOTORLU AKTÜATÖR 230V ON/OFF SQL341E400

Siemens SQL341E400 Elektromotorlu Kelebek Vana Aktüatörü 230 V – Teknik Özellikler

400NM, 90°, AC 230 V, AÇMA/KAPAMA VE 3P

Ürün Tipi
Elektromotorlu döner kelebek vana aktüatörü

Model
Siemens SQL341E400

Üretici
Siemens AG

Uygulama Alanı
HVAC sistemleri
Isıtma ve soğutma tesisatları
Kelebek vanalar ile akış kontrolü
Fan-coil, klima santralleri ve endüstriyel prosesler

Kontrol Tipi
On-Off (2-position / açma-kapama) kontrol
3-position (yüzer) kontrol sinyali ile uyumlu

Besleme Gerilimi
AC 230 V ±10 % 50/60 Hz

Nominal Tork
400 Nm – yüksek tork kapasitesi

Dönüş Açısı
90° – Kelebek vana milini tam açma/kapama için tasarlanmış

Hareket Süresi
Yaklaşık 47 saniye / 90°

Pozisyon Geri Bildirimi ve Yardımcı Kontaklar
Entegre limit switch’ler ile pozisyon durumu izleme
2 × SPDT yardımcı kontak (switch) opsiyonları bulunur

Koruma Sınıfı
IP67 – Toz ve su sızıntısına karşı yüksek koruma seviyesi

Çalışma Sıcaklığı
-20 °C … +65 °C arası – endüstriyel ortam koşullarına uygun

Montaj Pozisyonu
Dikeyden yataya montaj – esnek uygulama imkânı

Montaj Uyumluluğu
EN ISO 5211 flanş bağlantı standardına uygun, sanayi tipi kelebek vanalarla destekli

Gövde Yapısı
Dayanıklı metal ve plastik kombinasyonu – endüstriyel dayanıklılık

Ağırlık
Yaklaşık 22 kg – sağlam yapı ve tork kapasitesiyle uyumlu

Entegre Özellikler
Dahili ısıtma elemanı – muhafaza içindeki yoğuşmayı engeller
Mekanik el kolu (handwheel) ile acil manuel operasyon imkânı

Uyumlu Vana Tipleri
Siemens VFW41.. ve VFL41.. serisi kelebek vanalar için uygundur

Standartlar ve Sertifikalar
CE uygunluk
EN HVAC endüstri standartlarına uygun üretim

Kullanım Avantajları
Yüksek tork kapasitesi ile büyük çaplı vanalarda güçlü kontrol
On-Off ve 3P kontrol desteği sayesinde esnek otomasyon entegrasyonu
IP67 koruma ile zorlu çevre koşullarına dayanıklı
Entegre limit switch’ler ile otomasyon sistemleriyle uyumlu pozisyon izleme
Bakım gerektirmeyen sağlam tasarım
