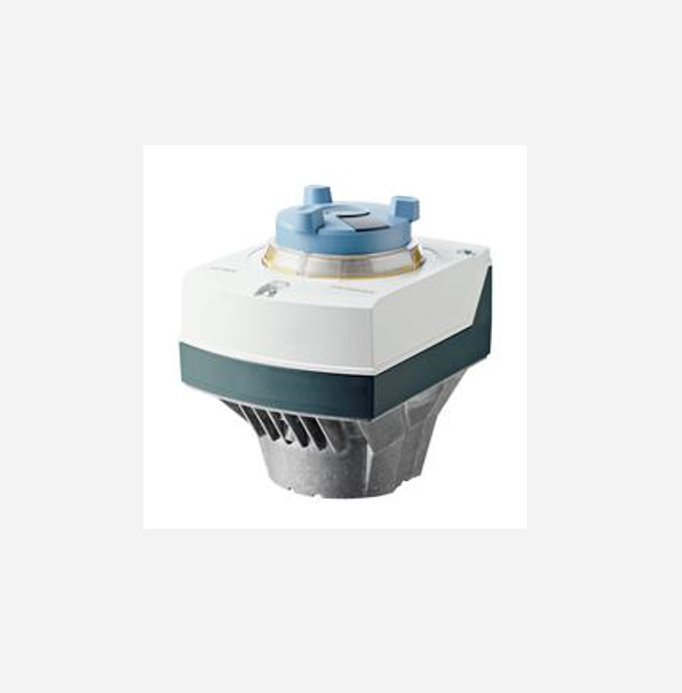

SIEMENS KELEBEK VANA MOTORU SAL31.03T10/F05 230V 3P

Siemens SAL31.03T10/F05 230 V Rotary Vana Motoru – Teknik Özellikler

Ürün Tipi
Elektromotorlu rotary aktüatör – 3 konum (3-position / floating) kontrol sinyaliyle vana kontrolü sağlar.

Model
Siemens SAL31.03T10/F05 – ACVATIX seri elektrikli vana motoru.

Üretici
Siemens AG – HVAC sistemleri ve bina otomasyon komponentleri.

Uygulama Alanı
Isıtma, havalandırma ve iklimlendirme (HVAC) sistemlerinde kelebek, sektör ve kontrol vanalarıyla akış kapama veya kontrolü için kullanılır.

Kontrol Tipi
3-Position (yüzer / floating) kontrol – kontrol sinyalinin 3 durumuyle vana konumunu belirler.

Besleme Gerilimi
AC 230 V ±15 %, 50/60 Hz – bina gerilimine uyumlu.

Nominal Tork (Döndürme Kuvveti)
10 Nm – orta torklu vana gövdelerini kontrol etmek için yeterli tork sağlar.

Dönüş Açısı
≈ 90° – tam açık / tam kapalı konum hareketini destekler.

Çalışma Süresi
Yaklaşık 30 saniye (90° dönüş için tipik süre).

Güç Tüketimi
Yaklaşık 6,6 VA (çalışma) / 2,2 VA (bekleme).

Koruma Sınıfı
IP54 – Toz girişine ve su sıçramalarına karşı korunmalı muhafaza.

Çalışma Ortamı
Ortam sıcaklığı –15 °C … +55 °C
Ortam nemi – %95 bağıl nem (yoğuşmasız).

Ortam / Akışkan Sıcaklığı
-10 °C … +120 °C – vana gövdesi ile birlikte kullanımda uygun.

Montaj Pozisyonu
Dikeyden yataya – esnek montaj imkânı.

Manuel Kontrol
Entegre manuel ayar kolu ve konum göstergesi ile elle ayarlama imkânı.

Elektriksel Bağlantı
Doğrudan kablolu bağlantı – kolay saha montajı.

Uyumlu Vana Tipleri
Siemens VFW41.., VFL41.., VKF41.. serisi kelebek vanalar ve benzer HVAC vanaları için uygundur.

Standartlar ve Uyum
CE uygun üretim, HVAC endüstri standartlarına uygun tasarım.

Kullanım Avantajları
• 3 konumlu floating kontrol ile basit ve güvenilir vana konumlama
• 10 Nm tork ile orta ebatlı vanalar için yeterli performans
• IP54 koruma sınıfı ile zor çevre koşullarında dayanıklılık
• Manuel ayar ve konum göstergesi ile servis kolaylığı
• HVAC sistemlerine hızlı ve doğrudan montaj imkânı
