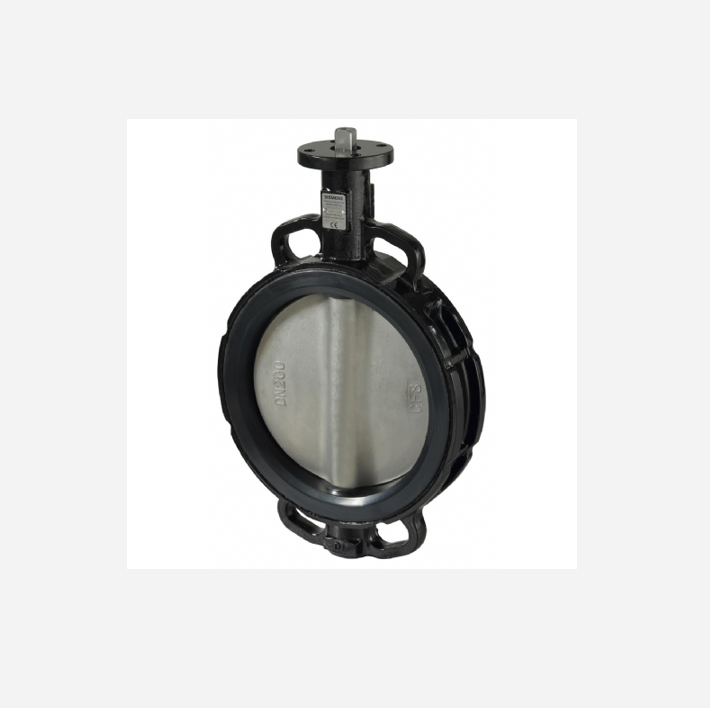

SIEMENS KELEBEK VANA PN16 DN150 VFW41.150U
Siemens VFW41.150U PN16 DN150 Flanşlı Kelebek Vana – Teknik Özellikler
Ürün Tipi
Wafer tipi flanş arası kelebek vana gövdesi – HVAC sistemlerinde akış kontrolü ve kapama görevleri için tasarlanmıştır.
Model
Siemens VFW41.150U (MLFB: S55235-V174) – 2 yollu kelebek vana.
Üretici
Siemens AG – ACVATIX vana serisi, dayanıklı ve güvenilir HVAC komponentleri.
Uygulama Alanı
Isıtma, havalandırma ve iklimlendirme (HVAC) sistemleri
Su sirkülasyonu, soğuk ve sıcak su devreleri
Fan-coil, klima santrali ve büyük su hatları
Manuel veya motorlu kontrol (aktüatör ile) uygulamaları
Vana Tipi
2 yollu kelebek vana – wafer tipi montaj ile flanşlar arasında kuruluma uygundur.
Sıkı kapama (tight shut-off) yapısı ile düşük kaçak performansı sunar.
Nominal Çap (DN)
DN 150 – orta ve büyük hacimli tesisatlar için ideal.
Nominal Basınç (PN)
PN 6 / PN 10 / PN 16 – 16 bar çalışma basıncına uygun tasarım.
Debi Kapasitesi (kvs)
≈ 1600 m³/h – yüksek akış kontrol kapasitesi.
Bağlantı Tipi
Wafer tipi – ISO 7005 standardına uygun flanşlar arası montaj imkânı.
Dönme Açısı
≈ 90° – tam açma/kapama sağlayan standart kelebek vana dönüş açısı.
Malzemeler – Gövde
Modüler dökme demir (EN-GJS-400-18-LT) – dayanıklı vana gövdesi.
Malzemeler – İç Trim & Mil
Paslanmaz çelik disk ve mil – korozyona dayanıklı iç trim yapısı.
Akışkan Uyumluluğu
Su, su + antifriz (glycol) karışımları, soğutma/ısıtma suları ve brine gibi HVAC akışkanlarına uygundur.
Ortam & Akışkan Sıcaklığı
≈ -20 °C … +120 °C – geniş çalışma sıcaklık aralığı.
Sızdırmazlık Performansı
EN 12266-1 standardına uygun tight shut-off yapısı ile düşük sızıntı sağlar.
Montaj Pozisyonu
Yatay veya dikey boru hattı montajına uygundur.
Uyumlu Aktüatörler
ISO 5211 montaj flanşlı rotary aktüatörlerle uyumlu
(SQL36E… / SQL341E… / SAL..T10 gibi) – motorlu kontrol entegrasyonu mümkündür.
Standartlar ve Uyum
CE uygun üretim
ISO/EN HVAC vana standartları ile uyumlu tasarım.
Kullanım Avantajları
• Orta-yüksek debi kapasitesi ile etkili akış kontrolü
• Sıkı kapama tasarımı sayesinde sistemde düşük sızıntı
• Dayanıklı malzemeler ile uzun ömür
• Hem manuel hem de aktüatörlü kontrol seçenekleri
• HVAC ve su devrelerine kolay entegrasyon imkânı
