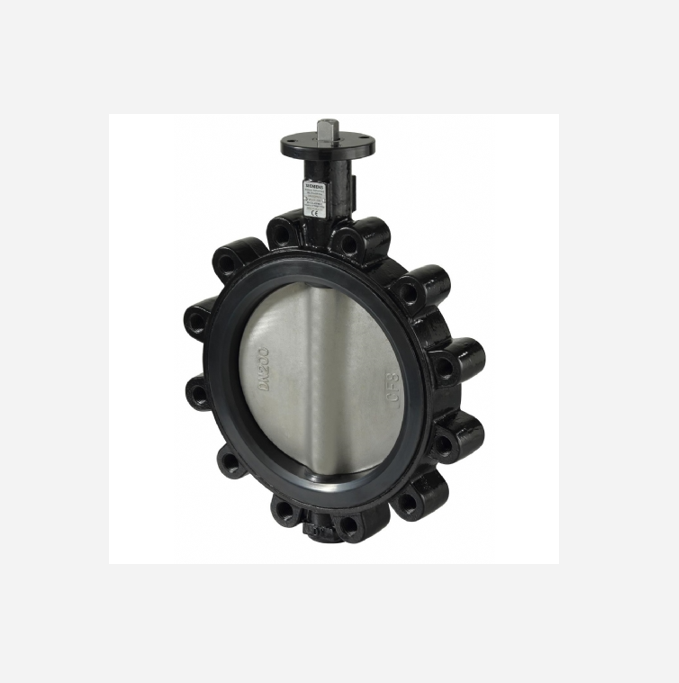

SIEMENS KELEBEK VANA PN16 DN200 VFL41.200

Siemens VFL41.200 DN200 Flanşlı Kelebek Vana PN16 – Teknik Özellikler

Ürün Tipi
Flanşlı kelebek vana gövdesi – wafer / lug tipi kelebek vana, kapama ve akış kontrolü için uygundur.

Model
Siemens VFL41.200 (MLFB: S55235-V156) – PN16, DN200, yüksek debi kapasitesiyle HVAC sistemleri için tasarlanmıştır.

Üretici
Siemens AG – ACVATIX vana serisi.

Uygulama Alanı
Isıtma, havalandırma ve iklimlendirme (HVAC) sistemleri
Su sirkülasyonu ve kapalı devre tesisatlar
Klima santralleri, fan-coil hatları ve büyük çaplı su devreleri
Motorlu veya manuel kontrol uygulamaları için uygundur.

Vana Tipi
2 yollu kelebek vana – flanşlı bağlantı ve tight closing (sıkı kapama) tasarımı ile düşük kaçak sağlar.

Nominal Çap (DN)
DN 200 – büyük akış kapasitesi gerektiren tesisatlar için uygun.

Nominal Basınç (PN)
PN 16 – 16 bar çalışma basıncına uygun.

kvs Değeri (Debi Kapasitesi)
~4000 m³/h – yüksek debi akış kapasitesi.

Bağlantı Tipi
Flanşlı bağlantı – ISO 7005 standardına uygun flanşlar ile montaj.

Açı – Dönüş
90° – tam açma/kapama hareketi ile kesin kontrol sağlar.

Malzeme – Gövde
Modüler dökme demir (EN-GJS-400-18-LT) – dayanıklı ve uzun ömürlü vana gövdesi.

Malzeme – İç Trim & Mil
Paslanmaz çelik disk ve mil – korozyona dayanıklı iç trim.

Akışkan Uyumluluğu
Su ve su + antifriz karışımları gibi HVAC akışkanları için uygundur.

Ortam & Akışkan Sıcaklığı
Yaklaşık -20 °C … +120 °C – geniş sıcaklık aralığı ile çalışma imkânı.

Sızdırmazlık ve Performans
EN 12266-1 standardına uygun tight shut-off sızdırmazlık seviyesi – minimum sızıntı.

Montaj Pozisyonu
Yatay veya dikey boru hattı montajına uygundur.

Uyumlu Aktüatörler
ISO 5211 montaj flanşlı rotary aktüatörlerle tam uyum
(SQL36E65, SQL341E… veya SQL361E… gibi) – motorlu kontrol seçeneği.

Standartlar ve Uyum
CE uyumlu üretim
HVAC endüstrisi standartlarına uygun tasarım.

Kullanım Avantajları

• Büyük hacimli tesisatlar için yüksek debi akış kapasitesi

• Düşük sızıntı sağlayan tight shut-off tasarımı

• Dayanıklı ve korozyona dirençli malzemeler

• Hem manuel hem de aktüatörlü kontrol seçenekleri

• HVAC sistemleriyle kolay entegrasyon imkânı.
