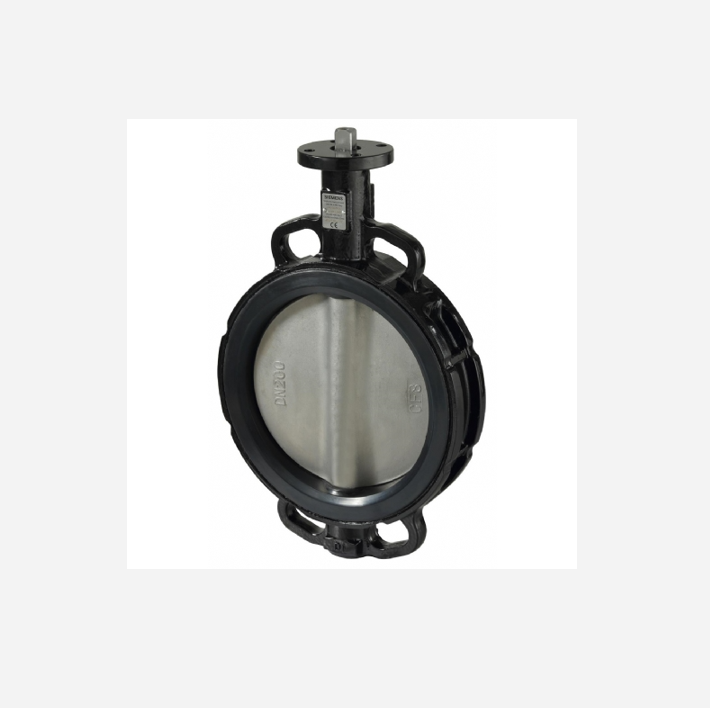

SIEMENS KELEBEK VANA PN16 DN200 VFW41.200U

Siemens VFW41.200U PN16 DN200 Flanşlı Kelebek Vana – Teknik Özellikler

Ürün Tipi
Flanşlı kelebek vana gövdesi – wafer tipi bağlantı imkânı ile boru hattı arası montaj.

Model
Siemens VFW41.200U – HVAC ve su devreleri için endüstriyel kelebek vana.

Üretici
Siemens AG – ACVATIX seri kelebek vana ailesi.

Uygulama Alanı
Isıtma, havalandırma ve klima (HVAC) sistemleri
Su sirkülasyonu hatları
Kapalı ve açık devre tesisatlar
Motorlu veya manuel kontrol uygulamaları için uygundur.

Vana Tipi
2 yollu kelebek vana – wafer arası montaj
90° döner hareketli disk ile akış açma/kapama kontrolü.

Nominal Çap (DN)
DN 200 – büyük hacimli tesisatlarda akış kontrolü.

Nominal Basınç (PN)
PN 16 – 16 bar çalışma basıncına uygun.

kvs (Debi Kapasitesi)
≈ 4000 m³/h – çok yüksek debili akış kapasitesi.

Bağlantı Tipi
Flanş arası wafer tipi – ISO 7005 standartlarına uygun montaj.

Dönme Açısı
≈ 90° – tam açma/kapama kinematiği.

Malzemeler – Gövde
Modüler dökme demir (EN-GJS-400-18-LT) – dayanıklı vana gövdesi.

Malzemeler – Disk ve Mil
Paslanmaz çelik disk ve mil – korozyona dayanıklı iç trim.

Akışkan Uyumluluğu
Su, su + antifriz karışımları, soğutma suyu, sıcak su ve benzeri akışkanlar için uygundur.

Ortam ve Akışkan Sıcaklığı
Yaklaşık -20 °C … +120 °C aralığında çalışma.

Sızdırmazlık Performansı
Düşük kaçak seviyesi ile tight shut-off (sıkı kapama) özelliği.

Montaj Pozisyonu
Yatay veya dikey boru hattı montajı için uygundur.

Uyumlu Aktüatörler
ISO 5211 montaj flanşlı rotary aktüatörlerle uyumlu
(SQL/SQL34x / SAL..T10 / SAL..T20 gibi).

Standartlar ve Uyum
CE uygun üretim
EN 12266-1 sızdırmazlık ve ISO 7005 flanş bağlantı standartları ile uyumlu.

Kullanım Avantajları
• Yüksek debi kapasitesi (≈4000 m³/h) ile büyük sistemlerde etkin akış kontrolü
• Sıkı kapama tasarımı ile çok düşük sızıntı
• Dayanıklı malzemeler ve uzun ömürlü yapı
• Motorlu veya manuel kontrol seçenekleri için uygun
• HVAC sistemleri ile kolay entegrasyon imkânı
