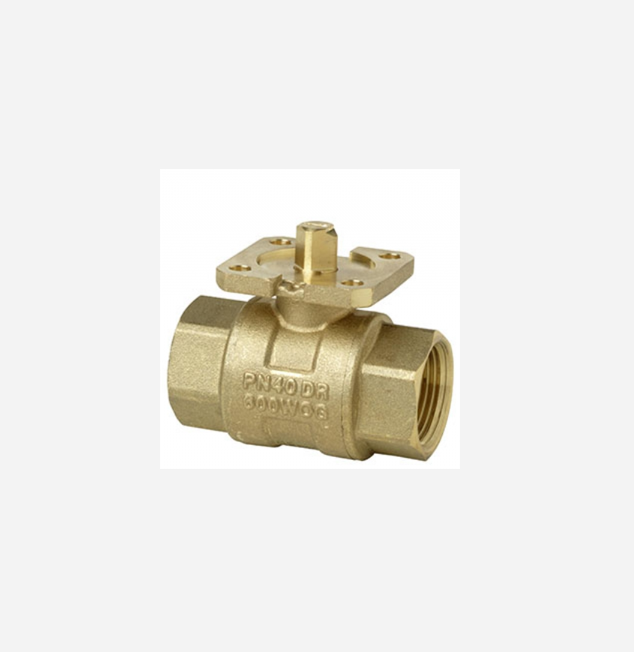

SIEMENS KÜRESEL VANA 2YOLLU PN40 3/4'' DN20 VAI60.20-22

Siemens VAI60.20-22 PN40 DN20 3/4" 2 Yollu Küresel Vana – Teknik Özellikler

Ürün Tipi
2 yollu küresel vana (ball valve) – akış kapama/açma amaçlı akış kontrol cihazı, HVAC sistemleri için tasarlanmıştır.

Model
Siemens VAI60.20-22 – küçük çaplı su devreleri için ideal gövde yapısı.

Üretici
Siemens AG – ACVATIX küresel vana ailesi.

Uygulama Alanı
Isıtma, havalandırma ve klima (HVAC) sistemleri
Su sirkülasyonu hatları ve kapalı devre uygulamaları
Akışın kesilmesi veya açılması gereken tesisatlarda kapama vanası olarak kullanılır.

Vana Tipi
2 yollu on-off küresel vana (ball valve) – hızlı açma/kapama kontrolü sağlar.

Nominal Çap (DN)
DN 20 – 3/4″ iç dişli bağlantı (Rp 3/4).

Nominal Basınç (PN)
PN 40 – maksimum 40 bar çalışma basıncı.

Debi Kapasitesi (kvs)
22 m³/h – orta debi akış kapasitesi.

Bağlantı Tipi
İç dişli (Rp) bağlantı – ISO 7-1 / EN 10226-1 standardına uygun.

Dönüş Açısı
≈ 90° – standart küresel vana açma/kapama dönüşü.

Malzemeler – Gövde
DZR (dezincification-resistant brass / CW602N) – dayanıklı pirinç gövde.

Malzemeler – Küre & İç Trim
EPDM O-ring contalar ve krom kaplı DZR pirinç küre – yüksek sızdırmazlık ve uzun ömür.

Akışkan Uyumluluğu
Soğuk su, sıcak su, antifrizli su (glycol), chiller ve HVAC akışkanları ile uyumlu.

Ortam & Akışkan Sıcaklığı
≈ -10 °C … +120 °C – geniş sıcaklık aralığı.

Sızdırmazlık Performansı
“Waterproof (su geçirmez)” sınıfı sızdırmazlık (EN 60534-4 L/1) – yüksek sızdırmazlık seviyesi.

Montaj Pozisyonu
Yatay veya dikey boru hattı montajına uygun.

Uyumlu Aktüatörler
GQD..9A, GSD..9A, GMA..9E, GLB..9E gibi Siemens rotary aktüatörlerle uyumlu – motorlu kontrol entegrasyonu mümkündür.

Kullanım Avantajları
• Güvenilir ve dayanıklı pirinç gövde
• Standart 90° dönüşle hızlı açma/kapama
• Geniş sıcaklık ve basınç aralığında çalışma
• HVAC ve su devrelerine kolay entegre edilebilir
• Aktüatör montajı ile otomasyon kontrolü
