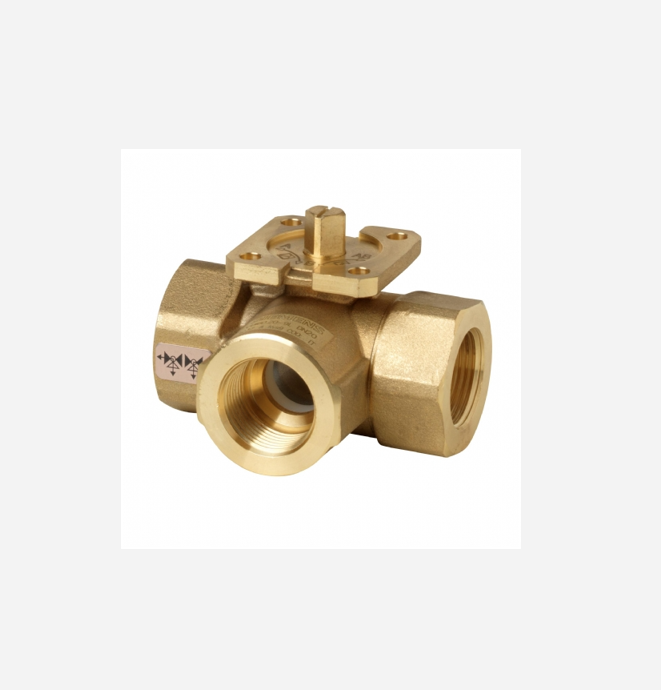

SIEMENS KÜRESEL VANA 3Y PN40 DN 25 VBI60.25-16T

Siemens VBI60.25-16T 3 Yollu Küresel Vana PN40 DN25 – Teknik Özellikler

Ürün Tipi
3 yollu küresel vana – yön değiştirme (changeover / diverter) tipi vana gövdesi.

Model
Siemens VBI60.25-16T – T-borulu 3 portlu küresel vana.

Üretici
Siemens AG – ACVATIX vana serisi.

Uygulama Alanı
Isıtma, havalandırma ve iklimlendirme (HVAC) sistemleri
Kapalı devre su tesisatlarında akış yönünü değiştirme kontrolü

Vana Tipi
3 portlu (3 yollu) küresel vana (T tipi) – 90° dönüş ile akış yönlerini değiştirir.

Nominal Çap (DN)
DN 25 – 1″ bağlantı.

Nominal Basınç (PN)
PN 40 – 40 bar’a kadar çalışma basıncına uygun.

Bağlantı Tipi
İç dişli bağlantı (Rp ISO 7-1) – standart tesisat uyumu.

kvs Değeri (Debi Kapasitesi)
≈ 16 m³/h – orta debi akış kapasitesi.

Malzeme – Gövde
DZR (dezincification-resistant brass) pirinç gövde – dayanıklı ve korozyona dirençli.

Malzeme – İç Trim ve Conta
Krom kaplı küre ve EPDM O-ring sızdırmazlık elemanları ile uzun ömürlü iç trim.

Açı – Dönüş
90° dönüş açısı ile portlar arasında hızlı akış yönü değişimi.

Ortam & Akışkan Sıcaklığı
≈ -10 °C … +120 °C – soğuk/sıcak su ve antifriz karışımları için uygundur.

Sızdırmazlık Sınıfı
“Wasserdicht” – EN 60534-4 L/1 sınıfı yüksek sızdırmazlık performansı.

Montaj Pozisyonu
Yatay veya dikey boru hattı montajı için uygundur.

Uyumlu Aktüatörler
Rotary tip aktüatörlerle kullanım için uygundur (ör. Siemens GMA..9E, GQD..9A, GSD..9A vb.).

Standartlar ve Uyum
CE uygun üretim
ISO/EN HVAC vana standartlarına uygun tasarım.

Kullanım Avantajları
Hızlı ve güvenilir akış yönü değiştirme kontrolü
PN40 yüksek basınca dayanıklı yapı
DZR pirinç gövde ile uzun ömür ve korozyon direnci
Standart iç diş bağlantı ile kolay montaj
HVAC sistemleri ile tam uyumlu performans
