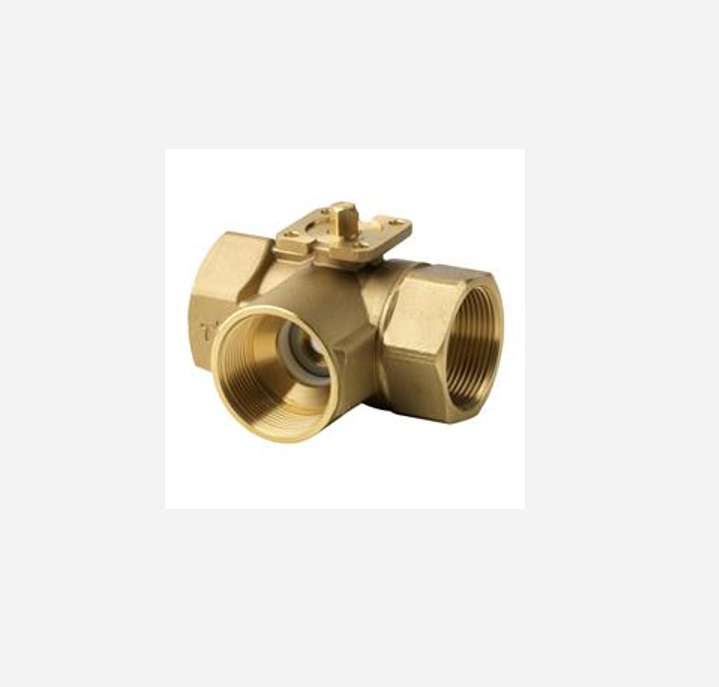

SIEMENS KÜRESEL VANA 3YOLLU PN40 DN 50 VBI61.50-40

Siemens VBI61.50-40 PN40 DN50 3 Yollu Küresel Vana – Teknik Özellikler

Ürün Tipi
3 yollu küresel vana (ball valve) – HVAC sistemleri için akış yönlendirme ve kontrol vanası.

Model
Siemens VBI61.50-40 – seri küresel vana gövdesi.

Üretici
Siemens AG – ACVATIX / bina otomasyon vana ürün grubu.

Uygulama Alanı
Isıtma, havalandırma ve klima (HVAC) sistemleri
Kapalı devre su tesisatları
Su sirkülasyonu hatları ve akış yönlendirme kontrolü için uygundur.

Vana Tipi
3 yollu (3 port) küresel vana – yönlendirme veya karışım kontrolü yapabilir.

Nominal Çap (DN)
DN 50 – orta çaplı su devreleri için uygundur.

Nominal Basınç (PN)
PN 40 – 40 bar’a kadar çalışma basıncı dayanımı.

Debi Kapasitesi (kvs)
≈ 40 m³/h – orta debi akış kapasitesi.

Bağlantı Tipi
İç dişli bağlantı (Rp 2″) – ISO 7-1 standartına uygun.

Dönme Açısı
≈ 90° – standart tam açık/tam kapalı konum kontrolü.

Malzemeler – Gövde
Brass (CW602N / DZR) – dayanıklı pirinç gövde.

Malzemeler – İç Trim & Conta
Paslanmaz çelik ve krom kaplı pirinç küre, EPDM contalar – yüksek sızdırmazlık.

Akışkan Uyumluluğu
Su, soğutma ve ısıtma suları, su + antifriz (glycol) karışımları ile uyumlu.

Ortam & Akışkan Sıcaklığı
≈ -10 °C … +120 °C – HVAC uygulamalarındaki geniş sıcaklık aralığına uygundur.

Sızdırmazlık Performansı
EN 60534-4 L/1’e göre “Waterproof” sınıfı – yüksek sızdırmazlık.

Montaj Pozisyonu
Yatay veya dikey boru hattı montajı mümkündür.

Uyumlu Aktüatörler
Rotary tip SIEMENS aktüatörlerle motorlu kontrol entegrasyonu (ör. GMA.., GLB.. serileri) mümkündür.

Standartlar ve Uyum
CE uygun üretim
ISO/EN HVAC vana standartlarına uyumlu tasarım.

Kullanım Avantajları
• 3 yollu akış yönlendirme ve karışım kontrolü
• Yüksek basınç dayanımı (PN40)
• Dayanıklı pirinç gövde ve uzun ömür
• Geniş sıcaklık aralığında güvenilir performans
• Manuel veya motorlu kontrol entegrasyonu ile esnek kullanım
