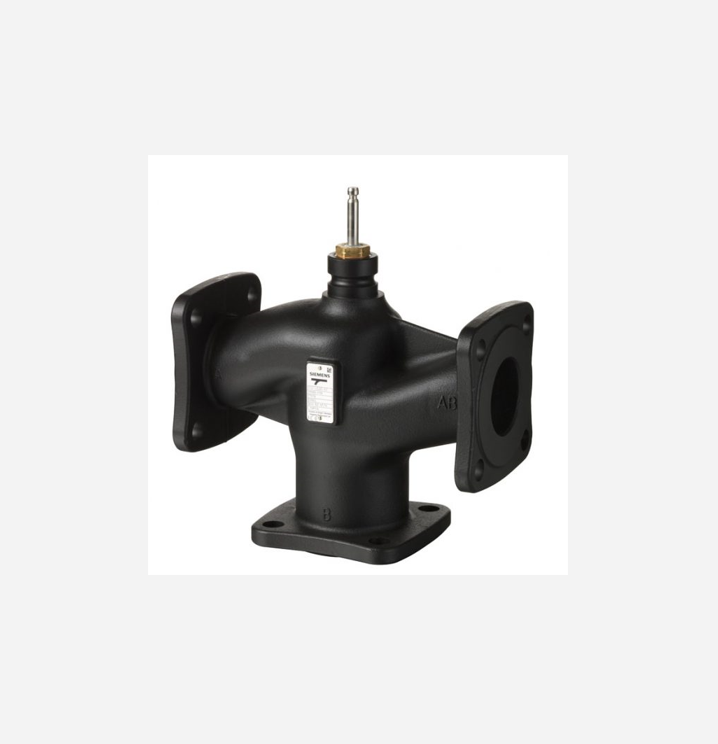

SIEMENS LİNEER FLANŞLI VANA 3-YOLLU PN16 DN 32 VXF42.32-16
Siemens VXF42.32-16 3 Yollu Flanşlı Vana PN16 – Teknik Özellikler
Ürün Tipi
3 yollu kontrol vanası (kontrol/glob tipi vana gövdesi)
Model
Siemens VXF42.32-16 (Siemens seri numarası S55204-V133)
Üretici
Siemens AG – Building Technologies / HVAC komponent ailesi
Uygulama Alanı
HVAC ve su devrelerinde akış kontrolü
Isıtma, soğutma, fan-coil ve klima santralleri
Kapalı devre tesisatlarda orta-yüksek akış kontrolü
Vana Tipi
3 yollu flanşlı vana
Karışım (mixing) veya dağıtım (diverting) akış konfigürasyonuna uygun
Nominal Çap (DN)
DN 32 – 1 ¼″
Nominal Basınç (PN)
PN 16 – 16 bar çalışma basıncına uygun
Bağlantı Tipi
Flanşlı bağlantı – ISO 7005 standardına uygun montaj
kvs Değeri (Debi Kapasitesi)
16 m³/h – orta debi kontrol kapasitesi
Stok (Mil) Hareketi
Yaklaşık 20 mm strok – vana iç mekanizmasının hareket mesafesi
Akışkan Uyumu
Soğuk su, sıcak su, antifrizli su, brine ve benzeri HVAC akışkanları
Ortam & Akışkan Sıcaklığı
Yaklaşık −10 °C … +150 °C arası – HVAC devrelerinde geniş sıcaklık aralığı
Gövde Malzemesi
Gri dökme demir (EN-GJL-250) – dayanıklı vana gövdesi
İç Trim ve Conta
CrNi çelik / pirinç iç trim ve EPDM O-ring contalar – uzun ömürlü ve sızdırmaz yapı
Sızdırmazlık
Düşük sızdırma oranı: 0 … 0,02 % kvs (ana port) / 0,5 … 2 % kvs (bypass)
Montaj Pozisyonu
Yatay veya dikey boru hattı montajına uygun
Uyumlu Aktüatörler
Siemens lineer ve rotary vana aktüatörleri (ör. SAX.., SKD.. serileri) ile uyumlu montaj
Standartlar ve Uyum
CE uygun üretim
HVAC sektöründe yaygın endüstri standartlarına uygun
Ağırlık
Yaklaşık 5,7 kg (net)
Kullanım Avantajları
Orta debi kontrolü için optimize edilmiş kvs değeri
Yüksek basınca dayanıklı gövde
Esnek montaj pozisyonu
Aktüatörlerle tam uyum ile otomasyon entegrasyonu
Dayanıklı malzeme ve uzun ömürlü işletim
