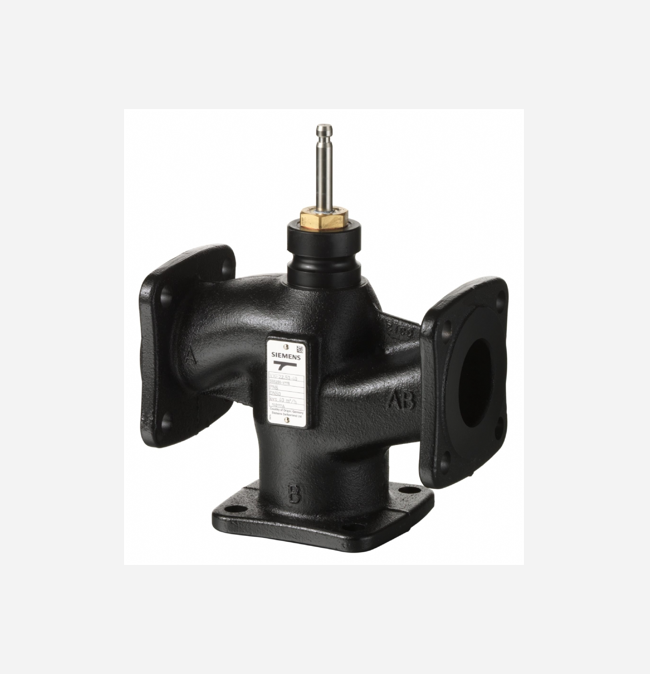

SIEMENS LİNEER VANA 3Y PN16 DN 20 VXF42.20-6.3
Siemens VXF42.20-6.3 3 Yollu Flanşlı Vana PN16 – Teknik Özellikler
Ürün Tipi
3 yollu kontrol vanası (mixing / diverting vana)
Model
Siemens VXF42.20-6.3 (Ürün Kodu: S55204-V130)
Üretici
Siemens AG
Uygulama Alanı
HVAC sistemleri
Isıtma ve soğutma su devreleri
Fan-coil, klima santrali, eşanjör ve merkezi sistem uygulamaları
Vana Tipi
3 yollu (üç çıkışlı) kontrol vanası
Flanşlı bağlantı tipi, akış yönünü yönetmek için uygundur
Nominal Çap (DN)
DN 20
Nominal Basınç (PN)
PN 16 – maksimum 16 bar çalışma basıncı
Bağlantı Tipi
Flanşlı bağlantı – ISO 7005 standartlarına uygun
kvs Değeri (Debi Kapasitesi)
6,3 m³/h – orta debi kontrol kapasitesi
Strok (Mil Hareketi)
20 mm – vana disk hareketi
Vana Gövde Malzemesi
Gri dökme demir (EN-GJL-250) – dayanıklı gövde yapısı
İç Trim ve Conta
CrNi çelik ve pirinç kombinasyonu (≤ DN 40) – uzun ömürlü iç mekanizma
Ortam ve Akışkan Sıcaklığı
-10 °C … +150 °C arası – soğuk/ılık/sıcak su ve glikol karışımları için uygun
Sızdırmazlık ve Performans
Düşük kaçak oranı (0…0,02 % kvs)
Bypass sızdırma düşük toleranslı
Montaj Pozisyonu
Yatay veya dikey boru hattı montajına uygun
Uyumlu Aktüatörler
Siemens lineer aktüatörler (SAX.., SKD.. vb.) ile uyumlu
Bina otomasyon sistemlerine uygun kontrol entegrasyonu
Standartlar ve Uyum
CE sertifikalı
ISO/EN HVAC standartlarına uygun üretim
Ağırlık
Yaklaşık 3,7 kg net ağırlık (datasheet verisi)
Kullanım Avantajları
Orta debi kontrolü için optimize edilmiş kvs değeri
Yüksek basınca dayanıklı gövde
Çeşitli HVAC akışkanları ile uyumlu
Esnek montaj pozisyonu
Siemens kalitesi ile dayanıklı ve uzun ömürlü yapı
