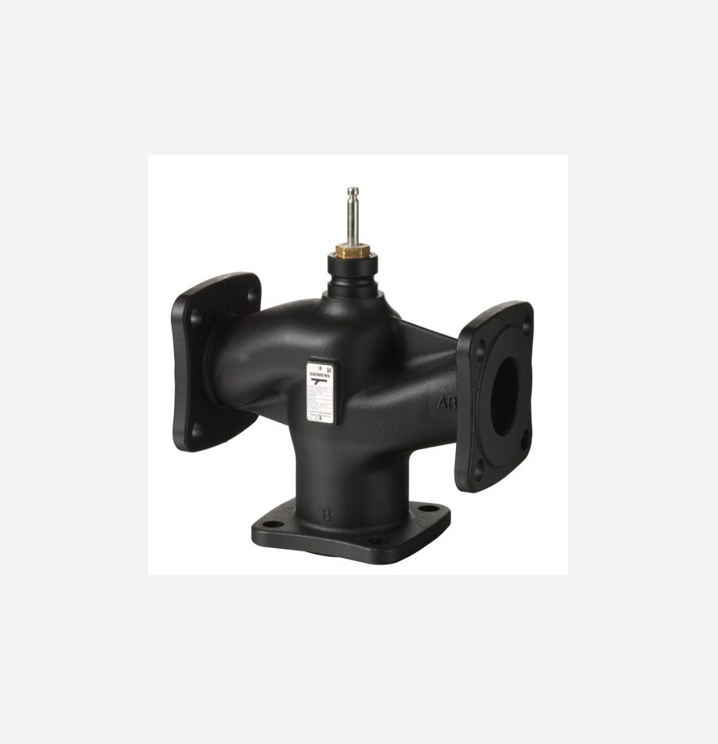

SIEMENS LİNEER VANA 3Y PN16 DN 25 VXF42.25-10
Siemens VXF42.25-10 DN25 3 Yollu Flanşlı Lineer Vana PN16 – Teknik Özellikler
Ürün Tipi
3 yollu lineer kontrol vanası – flanşlı gövde
Model
Siemens VXF42.25-10
Üretici
Siemens AG – ACVATIX vana serisi
Uygulama Alanı
HVAC sistemleri
Isıtma ve soğutma su devreleri
Fan-coil, klima santrali, eşanjör ve merkezi sistem uygulamaları
Vana Tipi
3 yollu (mixing / diverting) lineer vana
Flanşlı bağlantı tasarımı ile güvenli montaj
Nominal Çap (DN)
DN 25 – 1″
Nominal Basınç (PN)
PN 16 – 16 bar çalışma basıncı
Bağlantı Tipi
Flanşlı bağlantı – ISO 7005 standartlarına uygun
kvs Değeri (Debi Kapasitesi)
≈ 10 m³/h – orta debi kontrol kapasitesi
Stok (Mil) Hareketi
≈ 20 mm – lineer hareket ile hassas kontrol sağlar
Akışkan Uyumu
Soğuk ve sıcak su
Su-antifriz karışımları
Brine ve HVAC uygulamalarına uygun akışkanlar
Ortam & Akışkan Sıcaklığı
≈ -10 °C … +150 °C – geniş çalışma sıcaklık aralığı
Vana Gövde Malzemesi
Dökme demir (EN-GJL-250) – dayanıklı vana gövdesi
İç Trim ve Conte
CrNi çelik / pirinç iç mekanizma – uzun ömürlü yapı
Sızdırmazlık Performansı
Düşük sızdırma oranı – kontrollü akış sağlar
Montaj Pozisyonu
Yatay veya dikey boru hattı montajına uygun
Uyumlu Aktüatörler
Siemens lineer aktüatör modelleri (ör. SAX.., SKD.. serisi) ile uyumlu
Standartlar ve Uyum
CE sertifikalı üretim
ISO ve EN HVAC vana standartlarına uygun
Kullanım Avantajları
3 yollu lineer hareket ile hassas akış kontrolü
Flanşlı bağlantı ile güvenli montaj
Dayanıklı malzemeler ile uzun ömür
HVAC otomasyon sistemlerine kolay entegrasyon
Orta debi kontrolü için optimize tasarım
