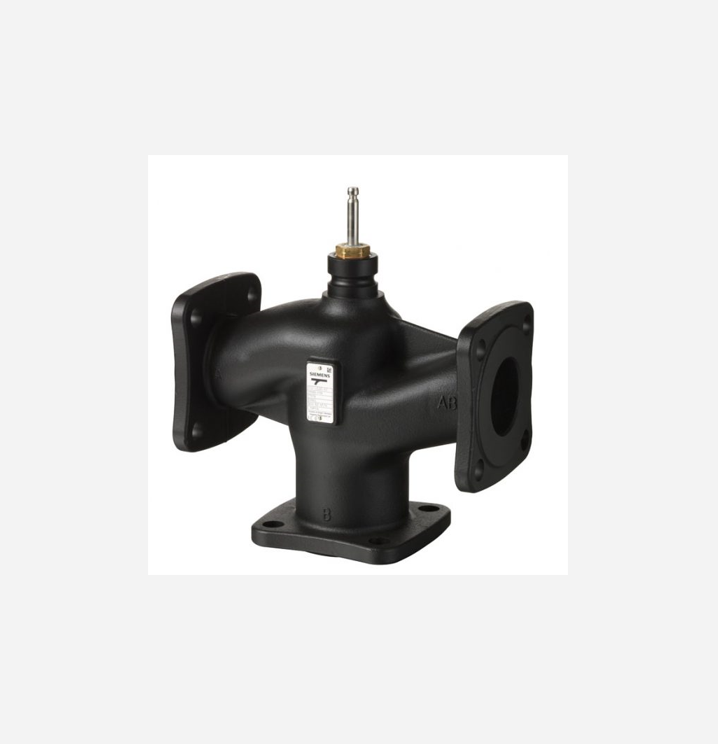

SIEMENS LİNEER VANA 3YOLLU PN10 DN 25 VXF32.25-10

Siemens VXF32.25-10 DN25 3 Yollu Flanşlı Vana PN10 – Teknik Özellikler

Ürün Tipi
3 yollu kontrol vanası – flanşlı gövde tasarımı

Model
Siemens VXF32.25-10 (MLFB: S55202-V117)

Üretici
Siemens AG – ACVATIX vana serisi

Uygulama Alanı
HVAC sistemleri
Isıtma ve soğutma su devreleri
Fan-coil, klima santralleri ve kapalı devre akış kontrol projeleri

Vana Tipi
3 yollu (üç çıkışlı) flanşlı kontrol vana
Karışım (mixing) veya yönlendirme (diverting) amaçlı çalışma

Nominal Çap (DN)
DN 25 – küçük/orta hacimli tesisat hatları için uygun

Nominal Basınç (PN)
PN 10 – 10 bar çalışma basıncı için uygun

Bağlantı Tipi
Flanşlı bağlantı – ISO 7005 standartlı flanş arası uyum

kvs Değeri (Debi Kapasitesi)
10 m³/h – orta debi akış kapasitesi

İç Mekanizma / Strok
20 mm strok – hat üzerinde doğrudan akış kontrolü

Ortam ve Akışkan Sıcaklığı
Yaklaşık -10 °C … +150 °C – su, su + antifriz, brine gibi HVAC akışkanlarıyla uyumlu

Vana Gövde Malzemesi
Dökme demir (EN-GJL-250) – dayanıklı yapı

İç Trim ve Conta Malzemesi
≤ DN40: Paslanmaz çelik / pirinç iç yapı – yüksek dayanım

Akışkan Uyumluluğu
Soğuk ve sıcak su
Su + antifriz karışımları
Nötr sıvı devreleri

Akış Karakteristiği
Eşit yüzdelik veya lineer – kontrollü akış karakteristiği

Sızdırmazlık Performansı
Ana port: 0…0.02 % kvs
Bypass: 0.5…2 % kvs – düşük kaçak sağlamaya yönelik tasarım

Montaj Pozisyonu
Yatay veya dikey montaj desteği – esnek tesisat kurulumu

Uyumlu Aktüatörler
Siemens lineer ve elektrik/hidrolik aktüatörlerle uyumlu (ör. SAX.., SKD.., SKB..)

Standartlar ve Sertifikalar
CE uygun üretim
ISO ve EN HVAC vana standartlarına uygun

Kullanım Avantajları
3 yollu akış kontrolü ile esnek tesisat yönetimi
Orta debi uygulamalarına uygun kvs değeri
Geniş sıcaklık aralığında güvenilir performans
Kolay montaj ve sürdürülebilir işletim
Dayanıklı gövde ile uzun ömür
