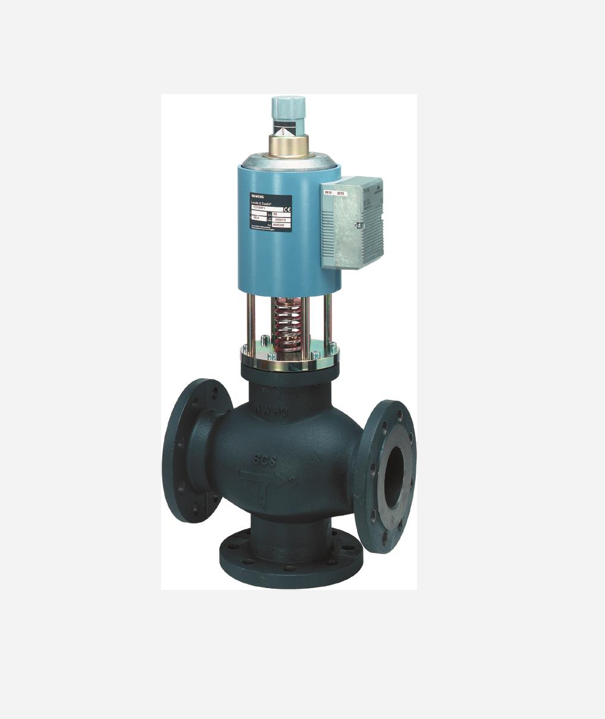

SIEMENS M3P80FY DN 80 AC 24 V DC 0/2...10 V 2Y MANYETİK VANA

Teknik Özellikler

Genel

PN Sınıfı: PN 16

DN: 80

Valf Karakteristiği: Doğrusal

Ortam (Akışkan): Su

Elektriksel Özellikler

Çalışma Gerilimi: AC 24 V

Güç Tüketimi: 80 VA

Çalışma Aralığı (Kontrol Sinyali): DC 0…10 V

Konumlandırma Sinyali:

DC 0…10 V

DC 4…20 mA

Pozisyon Geri Bildirimi: DC 0…10 V

Mekanik ve Fonksiyonel Özellikler

Konumlandırma Süresi:

Kapatma: 2 s

Spring Dönüş Fonksiyonu:

1 → 3 kapalı

Vuruş Çözünürlüğü (ΔH/H 100): 1:1000

Montaj Konumu: Dikeyden yataya

Basınç ve Debi Değerleri

ΔP v100: 300 kPa

Δp Maks.: 300 kPa

Δp s: 300 kPa

kᵥ Değeri: 80 m³/h

Sızdırmazlık

Sızıntı Oranı: kᵥs’nin %0,05’i

By-pass Sızıntı Oranı: kᵥs’nin %2’si

Sıcaklık Değerleri

Ortam Sıcaklığı (Çalışma): 2…50 °C

Orta (Akışkan) Sıcaklığı:

2…120 °C

35…248 °F

Malzeme Bilgileri

Valf Gövdesi Malzemesi: Dökme demir EN-GJL-HB215

Set İçeriği Malzemesi: CrNi çelik / Pirinç

Koruma ve Fiziksel Özellikler

Koruma Derecesi: IP31

Ölçüler (G × Y × D): 310 × 648 × 200 mm
