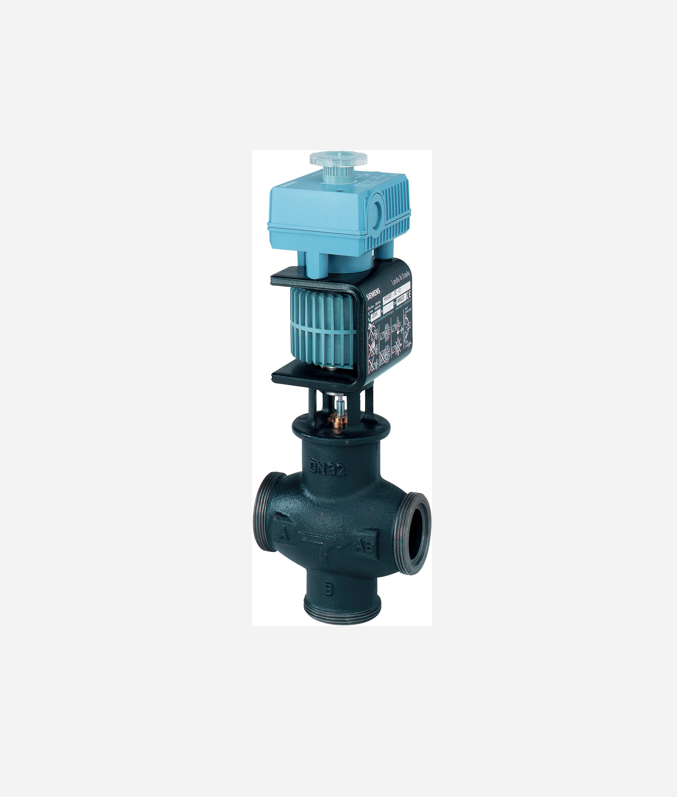

SIEMENS MANYETİK VANA 3Y PN16 1 1/ 4'' MXG461.32-12
Siemens MXG461.32-12 3 Yollu Manyetik Kontrol Vana PN16 – Teknik Özellikler
DN 32, KVS: 12, AC / DC 24 V, DC 0/2...10 V / 4...20 MA ACVATIX VANA
Ürün Tipi
Manyetik kontrollü üç yollu kontrol vanası (mixing / 2-port)
Model
Siemens MXG461.32-12
Üretici
Siemens AG
Uygulama Alanı
HVAC sistemleri
Kapalı devre ısıtma ve soğutma su devreleri
Termal akış kontrolü gerektiren projeler
Vana Tipi
3 yollu manyetik kontrol vanası
Aynı zamanda 2-port olarak da kullanılabilir (B portu kapatılarak)
Nominal Çap (DN)
DN 32 (yaklaşık 1 1/4″)
Nominal Basınç (PN)
PN 16 – yüksek basınca uygun tasarım
Bağlantı Tipi
Dış dişli G 2″ bağlantı
kvs Değeri (Debi Kapasitesi)
12 m³/h – orta debi kontrol kapasitesi
Besleme Gerilimi
AC / DC 24 V – bina otomasyon hatlarına uyumlu
Kontrol Sinyalleri
DC 0…10 V
DC 2…10 V
DC 4…20 mA
Pozisyon kontrolü ve otomasyon sistemleriyle tam uyum
Güç Tüketimi
Yaklaşık 29 VA
Pozisyon Geri Bildirimi
DC 0…10 V geri bildirim çıkışı – kontrol sistemine konum bilgisi sağlar
Acil Durum Pozisyonu
A -> AB kapalı (Not-stell / spring return) – enerji kesintisinde güvenli konum
Koruma Sınıfı
IP54 – toz ve su sıçramalarına karşı dayanıklı
Ortam & Akışkan Şartları
Çalışma sıcaklığı: -5 °C … +45 °C
Akışkan sıcaklığı: +1 °C … +130 °C
Ortam ve akışkan su veya su-glikol karışımları gibi HVAC akışkanları için uygun
Montaj Pozisyonu
Dikeyden yataya kadar montaj desteği – esnek kullanım
Sızdırmazlık Performansı
Düşük sızıntı oranı:
A -> AB: < 0,02 % kvs
B -> AB (bypass): < 0,2 % kvs
Ventil Karakteristiği
Eşit yüzdelik (equal-percentage) veya lineer akış karakteristiği seçenekleri
Vana Gövde Malzemesi
Dökme demir (EN-GJL-250) – dayanıklı gövde
İç Trim Malzemesi
CrNi çelik ve pirinç kombinasyonu – uzun ömürlü iç mekanizma
Standartlar ve Uyum
CE sertifikalı – Avrupa HVAC ve otomasyon standartlarına uygun
Kullanım Avantajları
Modüle ve hassas akış kontrolü
Bina otomasyon sistemleri ile tam entegrasyon
Düşük sızıntı ve hızlı tepki süresi (< 2 s)
IP54 koruma ile zorlu çevrelerde güvenilir performans
