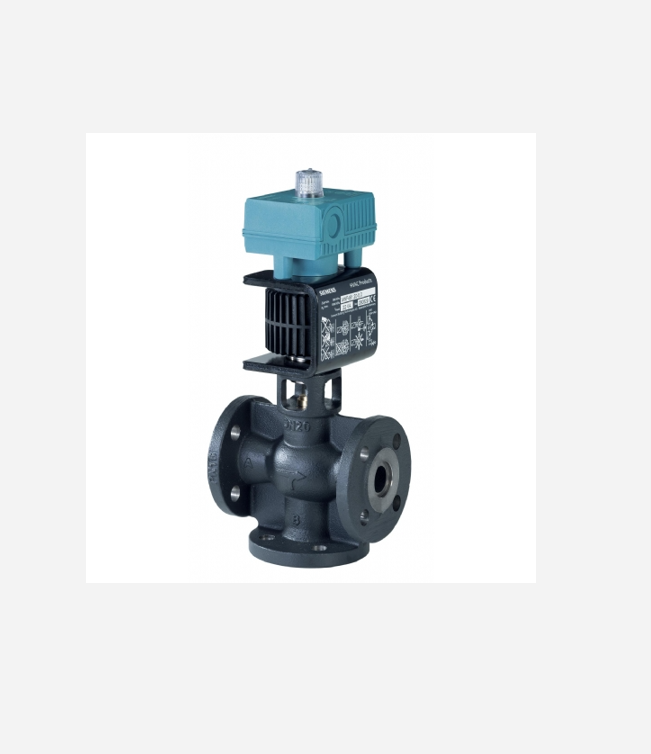

SIEMENS MANYETİK VANA 3Y PN16 DN 65 MXF461.65-50

iemens MXF461.65-50 PN16 DN65 3 Yollu Manyetik Vana – Teknik Özellikler

Ürün Tipi
Manyetik kontrollü 3 yollu kontrol vanası – modülasyonlu akış kontrolü

Model
Siemens MXF461.65-50 (DN65, kvs 50)

Üretici
Siemens AG – ACVATIX seri manyetik vanalar

Uygulama Alanı
HVAC sistemleri
Kapalı devre ısıtma ve soğutma su devreleri
Bina otomasyon projeleri
Fan-coil, klima santrali ve eşanjör uygulamaları

Vana Tipi
3 yollu manyetik vana
Mikser (mixing) veya 2 yollu (by-pass kapatılarak) çalışma

Nominal Çap (DN)
DN 65

Nominal Basınç (PN)
PN 16 – 16 bar çalışma basıncı

kvs Değeri (Debi Kapasitesi)
50 m³/h – orta-yüksek debi kontrol kapasitesi

Besleme Gerilimi
AC / DC 24 V

Kontrol Sinyalleri
DC 0…10 V
DC 2…10 V
DC 4…20 mA
Otomasyon sistemleriyle modüle kontrol sinyallerine uyumlu.

Güç Tüketimi
Yaklaşık 46 VA (enerji verimli çalışma)

Hareket ve Tepki Süresi
< 2 s – hızlı vana pozisyonlama

Pozisyon Geri Bildirimi
DC 0…10 V pozisyon feedback çıkışı

Acil Durum (Fail-Safe) Fonksiyonu
A → AB kapalı – enerji kesildiğinde güvenli kapama konumu

Koruma Sınıfı
IP54 – toza ve sıçrayan suya karşı korumalı

Çalışma Ortamı
Ortam sıcaklığı: -5 °C … +45 °C
Orta (su/su-glikol): 1 °C … 130 °C

Montaj Pozisyonu
Dikeyden yataya – esnek montaj imkânı

Malzemeler
Ventil gövdesi: Gri dökme demir EN-GJL-250
İç trim: CrNi çelik / pirinç ile uzun ömürlü yapı

Sızdırmazlık Performansı
A → AB: < 0,02 % kvs
B → AB: < 0,2 % kvs
Bypass sızdırmazlığı düşük toleranslı tasarım

Ventil Karakteristiği
Eşit yüzde (equal-percentage) veya lineer akış karakteristiği

Δpmax / Δps
300 kPa / 300 kPa ile yüksek basınç farkı dayanımı

Standartlar ve Uyum
CE uygun üretim
HVAC endüstri standartlarına uygun komponentler

Kullanım Avantajları
Modülasyonlu akış kontrolü ile enerji verimliliği
Hızlı tepki ve yüksek hassasiyet
Pozisyon geri bildirimi sayesinde otomasyon uyumu
Dayanıklı malzeme ve uzun ömürlü işletim
Siemens ACVATIX kalite standardı
