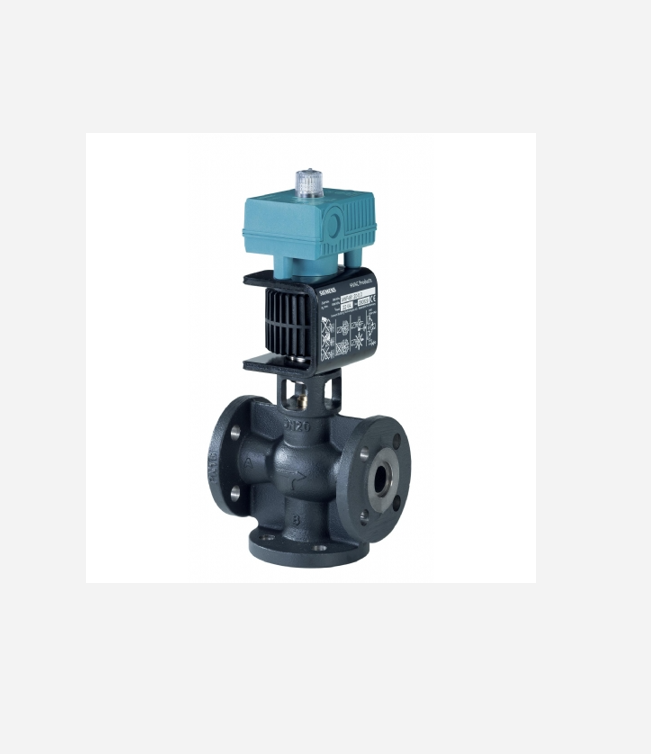

SIEMENS MXF461.25-8.0 DN25 KVS:8 AC/DC 24V DC0/2...10V / 4...20 MA ACVATIX VANA
Siemens MXF461.25-8.0 ACVATIX Manyetik Kontrol Vanası – Teknik Özellikler
Ürün Tipi
Manyetik kontrollü modüle vana (mixing/2-port)
Model
Siemens MXF461.25‑8.0
Üretici
Siemens AG
Uygulama Alanı
HVAC sistemleri
Isıtma ve soğutma devreleri
Kapalı devre su sistemlerinde akış kontrolü
Bina otomasyon projeleri
Vana Tipi
Karışım (mixing) veya 2-port (straight) vana
Manyetik aktüatör ile sürekli modülasyon
Nominal Çap (DN)
DN 25 (1")
Nominal Basınç (PN)
PN 16 – yüksek basınca uygun tasarım
Kvs Değeri
8 m³/h – orta debi kapasitesi
Besleme Gerilimi
AC / DC 24 V ±20 %
Kontrol Sinyalleri
DC 0…10 V
DC 2…10 V
DC 4…20 mA
(Çeşitli otomasyon kontrol sinyallerine uyumlu)
Güç Tüketimi
Yaklaşık 29 VA
Pozisyon Geri Bildirimi
DC 0…10 V pozisyon geri besleme çıkışı
Stellzeit (Konumlama Süresi)
Yaklaşık < 2 s
Koruma Sınıfı
IP54 – toza ve su sıçramasına karşı dayanıklı
Ortam Sıcaklığı (Çalışma)
-5 °C … +45 °C
Ortam ve Akışkan Uyumluluğu
Su ve su-glikol karışımları için uygun
Kapalı devre ısıtma/soğutma uygulamaları
Montaj Pozisyonu
Dikey veya yatay montaj desteği
Sızdırmazlık ve Kaçak Oranı
Bypass dahil düşük sızıntı oranı – sistem verimliliğini artırır
Vana Gövde Malzemesi
Dökme demir gövde (EN-GJL-250)
İç trim krom/nikel çelik ve pirinç bileşenler
Ortam Akışkan Sıcaklık Aralığı
1 °C … 130 °C (su ve HVAC akışkanları)
Montaj ve Servis Avantajları
Kolay flanşlı montaj
Bakım gerektirmeyen manyetik aktüatör
Acil kapama (fail-safe) fonksiyonlu
Uyumluluk ve Standartlar
CE uygun üretim
HVAC endüstri standartlarına uygun komponentler
Kullanım Avantajları
Esnek kontrol sinyali desteği ile bina otomasyonuna kolay entegrasyon
Orta debi kontrolü için optimize akış yapısı
Modüle akış regülasyonu ile enerji verimliliği
Düşük bakım ihtiyacı ile uzun ömürlü çalışma
