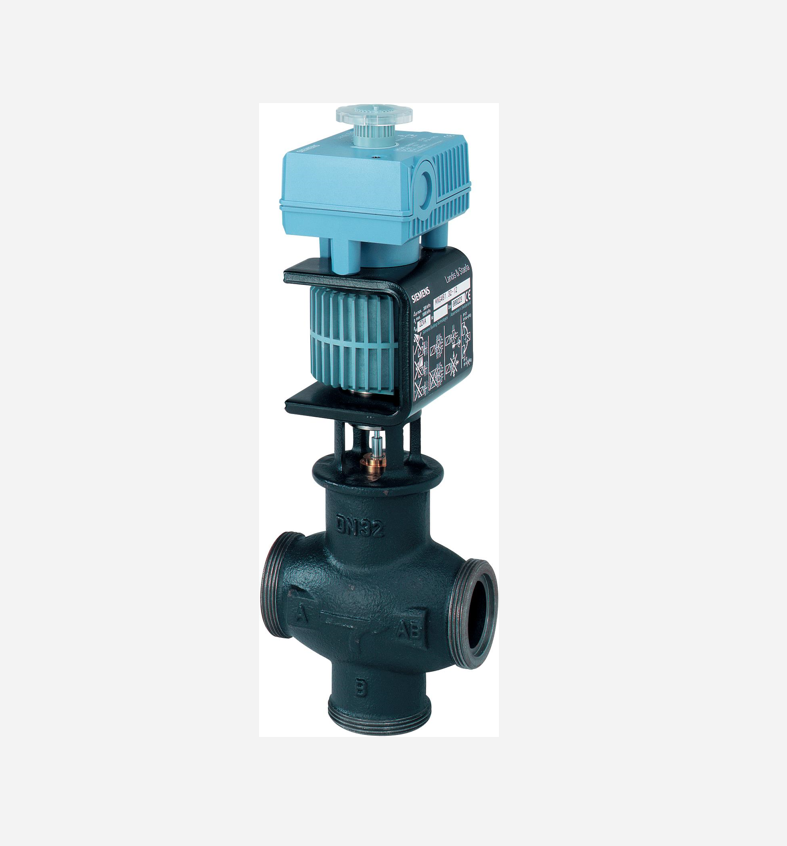

SIEMENS MXG461.50-30 DN 50 AC/DC 24V 3Y MANYETİK VANA

Teknik Özellikler

Genel

PN Sınıfı: PN 16

DN: 50

Bağlantı İpliği: G 2¾" B

Valf Karakteristiği: Eşit yüzdeli, Doğrusal

Ortam (Akışkan): Su

Elektriksel Özellikler

Çalışma Gerilimi: AC 24 V / DC 24 V

Güç Tüketimi: 44 VA

Çalışma Aralığı (Kontrol Sinyali): DC 0…10 V

Konumlandırma Sinyali:

DC 0…10 V

DC 2…10 V

DC 4…20 mA

Pozisyon Geri Bildirimi: DC 0…10 V

Mekanik ve Fonksiyonel Özellikler

Konumlandırma Süresi: 2 s

Spring Dönüş Fonksiyonu:

A → AB kapalı

Vuruş Çözünürlüğü (ΔH/H 100): 1:1000

Montaj Konumu: Dikeyden yataya

Basınç ve Debi Değerleri

İzin Verilen Çalışma Basıncı: 1000 kPa

ΔP v100: 300 kPa

Δp Maks.: 300 kPa

Δp s: 300 kPa

kᵥ Değeri: 30 m³/h

Sızdırmazlık

Sızıntı Oranı: kᵥs’nin %0,02’si

By-pass Sızıntı Oranı: kᵥs’nin %0,2’si

Sıcaklık Değerleri

Ortam Sıcaklığı (Çalışma): −5…45 °C

Orta (Akışkan) Sıcaklığı: 1…130 °C

Malzeme Bilgileri

Valf Gövdesi Malzemesi: Dökme demir EN-GJL-250

Set İçeriği Malzemesi: CrNi çelik / Pirinç

Koruma ve Fiziksel Özellikler

Koruma Derecesi: IP54

Ölçüler (G × Y × D): 170 × 433,5 × 100 mm
