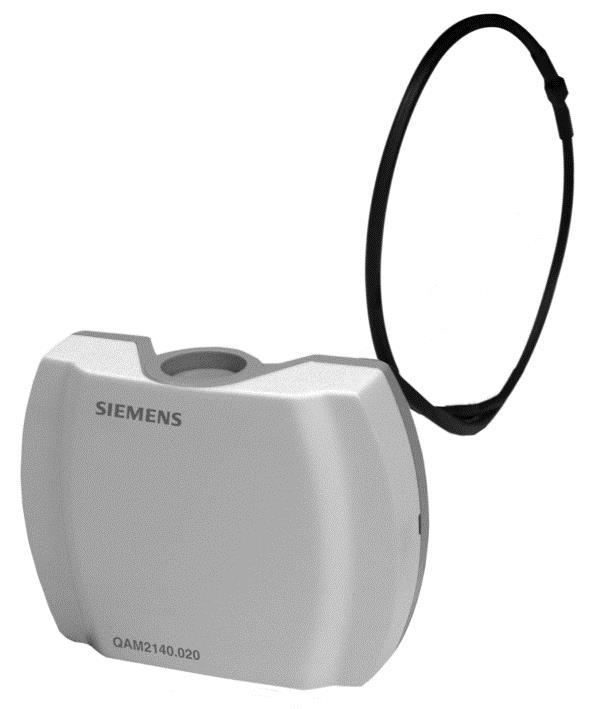

SIEMENS SENSÖR SIC KANAL PT1000 QAM2112.040

Siemens QAM2112.040, havalandırma ve iklimlendirme kanallarında hava sıcaklığının ölçülmesi için geliştirilmiş, Pt1000 ölçüm elemanına sahip pasif kanal tipi sıcaklık sensörüdür. Siemens Symaro QAM21 serisi içerisinde yer alan ürün, 400 mm uzunluğundaki esnek probu sayesinde kanal kesiti boyunca sıcaklığın ortalama değerini algılamak üzere tasarlanmıştır.

QAM2112.040; klima santralleri, havalandırma sistemleri, ısıtma-soğutma tesisatları ve bina otomasyon uygulamalarında üfleme veya dönüş havası sıcaklığının izlenmesi için kullanılabilir. Sensör, aktif 0…10 V veya 4…20 mA çıkış üretmez; Pt1000 direnç sinyali sağlayan pasif bir sensördür.

Öne Çıkan Özellikler

• Marka: Siemens
• Model: QAM2112.040
• Seri: Symaro QAM21
• Ürün tipi: Kanal tipi sıcaklık sensörü
• Sensör elemanı: Pt1000
• Sensör sınıfı: Pt1000 Class B
• Prob uzunluğu: 400 mm
• Ölçüm aralığı: -50…+80 °C
• Ölçüm hassasiyeti: -50…+80 °C aralığında yaklaşık ±0,7 K
• Zaman sabiti: Yaklaşık 30 saniye, 2 m/s hava hızında
• Çıkış tipi: Pasif direnç sinyali
• Bağlantı: Vidalı klemens
• Montaj: Flanş üzerinden kanal montajı
• Standart koruma: IP42
• Uygun kablo rakoru ile: IP54
• Prob: Esnek, ortalama sıcaklık ölçümüne uygun
• Uygulama: Havalandırma, klima ve bina otomasyon sistemleri

Siemens ürün kataloğunda QAM2112.040, 400 mm Pt1000 kanal sıcaklık sensörü, -50…+80 °C çalışma aralığı ve yaklaşık 30 saniyelik zaman sabiti ile tanımlanmaktadır.

Siemens QAM2112.040 Ne İşe Yarar?

QAM2112.040, hava kanalı içerisindeki sıcaklığı ölçerek bağlı olduğu HVAC kontrol cihazına Pt1000 direnç değeri üzerinden sıcaklık bilgisi sağlar.

400 mm uzunluğundaki esnek prob, tek bir noktadaki sıcaklığı ölçmek yerine kanal içerisinde daha geniş bir bölgeden ortalama hava sıcaklığının algılanmasına olanak verir. Bu özellik özellikle hava sıcaklığının kanal kesiti içerisinde farklılık gösterebildiği havalandırma ve klima sistemlerinde önemlidir.

Sensör; ölçülen sıcaklık değerinin bina otomasyon sistemi tarafından izlenmesi, kontrol edilmesi veya sıcaklık sınırlarının yönetilmesi amacıyla kullanılabilir. Siemens dokümantasyonunda QAM21 serisi sensörler; üfleme/dönüş havası sıcaklık sensörü, limit sensörü, referans sensörü ve ölçüm sensörü olarak belirtilmektedir.

Kullanım Alanları

Siemens QAM2112.040 aşağıdaki HVAC ve otomasyon uygulamalarında kullanılabilir:

• Klima santralleri
• Havalandırma kanalları
• Merkezi havalandırma sistemleri
• Isıtma ve soğutma sistemleri
• Üfleme havası sıcaklık kontrolü
• Dönüş havası sıcaklık ölçümü
• Taze hava sistemleri
• Egzoz havası sıcaklık ölçümü
• Bina otomasyon sistemleri
• HVAC kontrol panoları
• Hava sıcaklığı limit kontrolü
• Enerji yönetimi ve iklimlendirme uygulamaları

Siemens teknik dokümanında sensörlerin özellikle supply air (üfleme havası), extract air (dönüş/egzoz havası), limit ve referans sensörü olarak kullanılabileceği belirtilmektedir.

Pt1000 Sensör Teknolojisi

QAM2112.040'ta kullanılan Pt1000, platin dirençli sıcaklık ölçüm elemanıdır. Nominal direnç değeri 0 °C'de 1000 Ω'dur ve sıcaklık değişimine bağlı olarak direnç değeri değişir.

Pt1000 teknolojisi, bina otomasyonu ve HVAC uygulamalarında yaygın olarak kullanılan bir direnç tipi sıcaklık ölçüm yöntemidir. QAM2112.040'ın Pt1000 Class B sensör elemanı, kontrol sisteminin hava sıcaklığını direnç değişimi üzerinden değerlendirmesine imkân sağlar.

Bu ürünün önemli bir özelliği pasif sensör olmasıdır. Dolayısıyla QAM2161.040 gibi 0…10 V aktif çıkışlı veya QAM2171.040 gibi 4…20 mA çıkışlı sensörlerden farklıdır. Uygulamada kullanılacak kontrol cihazının Pt1000 girişini desteklemesi gerekir.

400 mm Esnek Prob

QAM2112.040 modelinin prob uzunluğu 400 mm'dir. Esnek prob yapısı, kanal geometrisine göre şekillendirilebilmesini ve hava akışının farklı bölgelerinden sıcaklık algılanmasını sağlar.

Siemens'in teknik dokümanında QAM21 serisinin esnek ve aktif algılama uzunluğuna sahip prob yapısının ortalama hava sıcaklığını ölçmek için kullanıldığı belirtilmektedir. Probun kanal içerisine uygun şekilde konumlandırılması, doğru ve temsil edici bir sıcaklık ölçümü açısından önemlidir.
