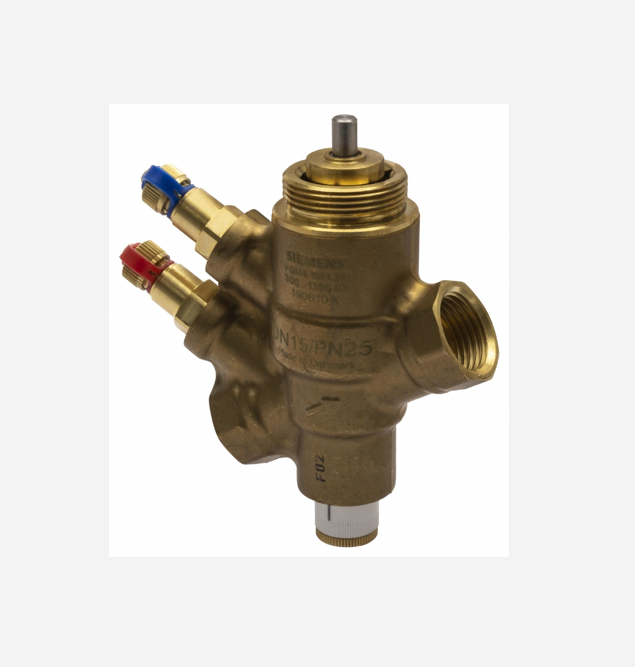

SIEMENS VANA KOMBİ DN20 VQI46.20F1.5Q BALANS VANASI

Özellikler

Ürün Tipi
Kombine dinamik balans vanası / Pressure Independent Control Valve (PICV)

Model
Siemens VQI46.20F1.5Q

Üretici
Siemens AG – ACVATIX serisi balans vanası

Uygulama Alanı
HVAC sistemleri
Isıtma ve soğutma devreleri
Fan-coil, indüksiyon üniteleri, ısı eşanjörleri
Yerden ısıtma, zon ısıtma, daire ve oda bazlı kapalı devre sistemlerde akış dengeleme

Nominal Çap (DN)
DN 20 (3/4″) – küçük-orta hacimli tesisat uygulamaları için ideal

Nominal Basınç (PN)
PN 25 – 25 bar’a kadar çalışma basıncı (yüksek dayanım)

Bağlantı Tipi
İç dişli bağlantı (Rp 3/4″) – standart tesisatlarla uyumlu

Basınçtan Bağımsız Özellik
PICV yapısı sayesinde sistem basınç dalgalanmalarından etkilenmeden sabit akış sağlar

Akış Aralığı
Minimum akış: 320 l/h
Maksimum akış: 1500 l/h – geniş akış kontrol aralığı

Strok (Hareket Mesafesi)
4 mm – vana iç mekanizmasının açma/kapama strok mesafesi

Sızdırmazlık Performansı
Sızdırma sınıfı yüksek – düşük akış kaçağı ile stabil dengeleme

Ortam ve Akışkan Sıcaklığı
Akışkan sıcaklık: 1 °C … 90 °C
Ortam çalışma sıcaklığı: 1 °C … 50 °C

Malzeme – Vana Gövde
Korozyona dayanıklı pirinç (brass) – uzun ömürlü gövde yapısı

Montaj Pozisyonu
Yataydan dikeye değişen montaj pozisyonlarına uygun tasarım

Basınç Ölçüm Noktaları (P/T)
Entegre basınç ölçüm noktaları – servis ve dengeleme kontrolü kolaylığı

Kullanım Avantajları
Basınç farklarına duyarsız akış kontrolü ile konforlu sıcaklık düzenleme
Dinamik hidrolik dengeleme ile enerji tasarrufu
Kolay montaj ve bakım
Küçük hacimli HVAC sistemlerinde güvenilir performans
