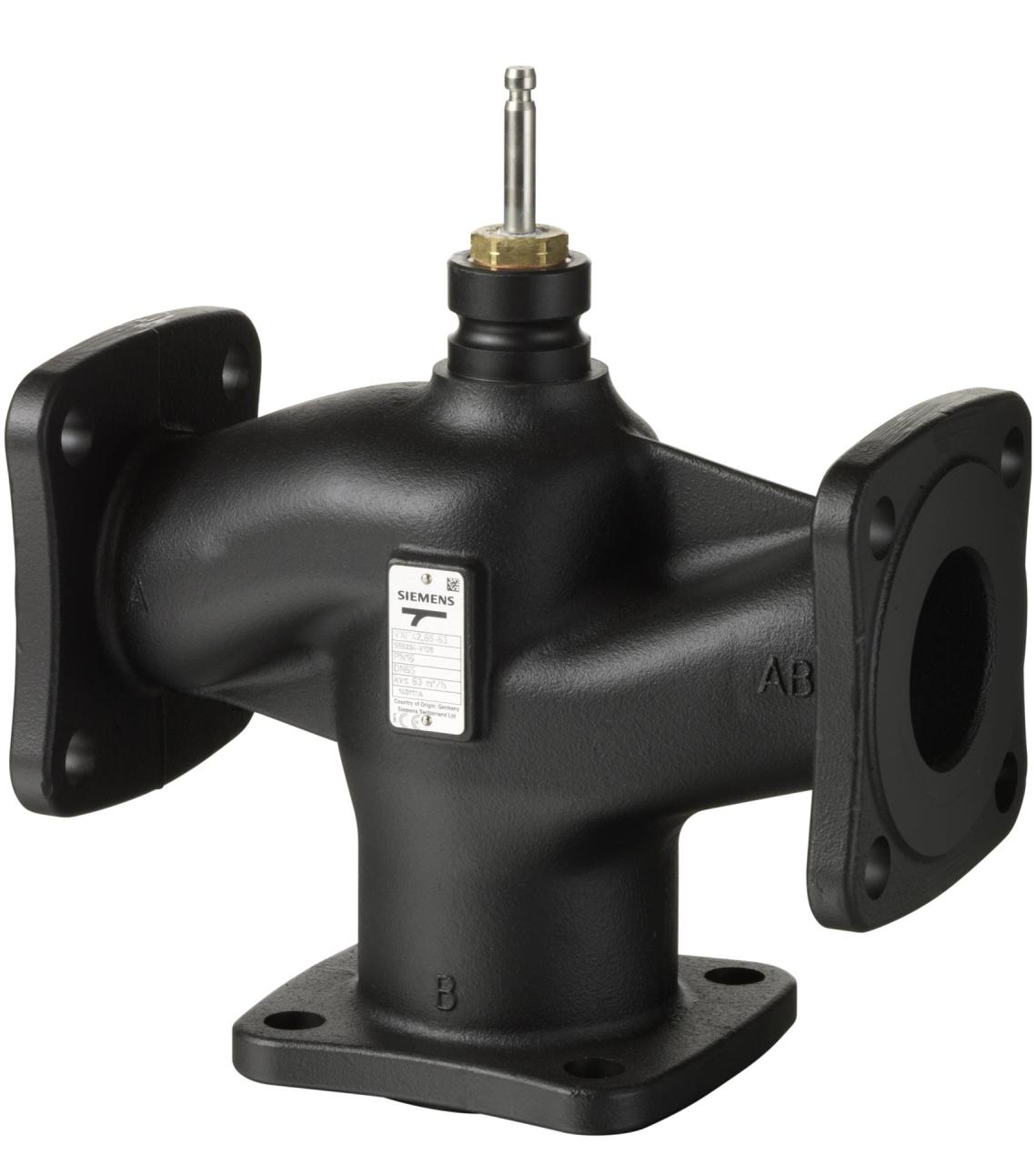

SIEMENS VANA LİNEER 3Y PN16 DN 40 VXF42.40-25
Siemens VXF42.40-25 — Teknik Özellikler
|
Teknik özellik |
Değer |
|---|---|
|
Marka |
Siemens |
|
Ürün serisi |
Acvatix |
|
Model |
VXF42.40-25 |
|
Sipariş numarası |
S55204-V135 |
|
Vana tipi |
3 yollu lineer kontrol vanası |
|
Nominal çap |
DN40 (1½ inç) |
|
Bağlantı tipi |
Flanşlı |
|
Nominal basınç sınıfı |
PN16 |
|
Kvs değeri |
25 m³/h |
|
Nominal mil stroku |
20 mm |
|
Gövde malzemesi |
EN-GJL-250 gri dökme demir |
|
Mil malzemesi |
Paslanmaz çelik |
|
Vana tapası |
Pirinç / bronz |
|
Akış karakteristiği |
Eşit yüzdesel |
|
Akışkan sıcaklık aralığı |
-10 °C ila +150 °C* |
|
Ana geçiş kaçak oranı |
Kvs değerinin %0–0,02'si |
|
Bypass kaçak oranı |
Kvs değerinin %0,5–2'si |
|
Kontrol oranı |
100:1'den büyük |
|
Aktüatör |
Ayrı seçilir; strok ve kapatma kuvveti uyumluluğu doğrulanmalıdır. |
|
Kullanım alanı |
Isıtma, soğutma ve HVAC sistemleri |
Kvs debi katsayısı: 25 m³/h; tam açık vanada, 5–30 °C su ve 1 bar diferansiyel basınç koşulundaki nominal debidir.
