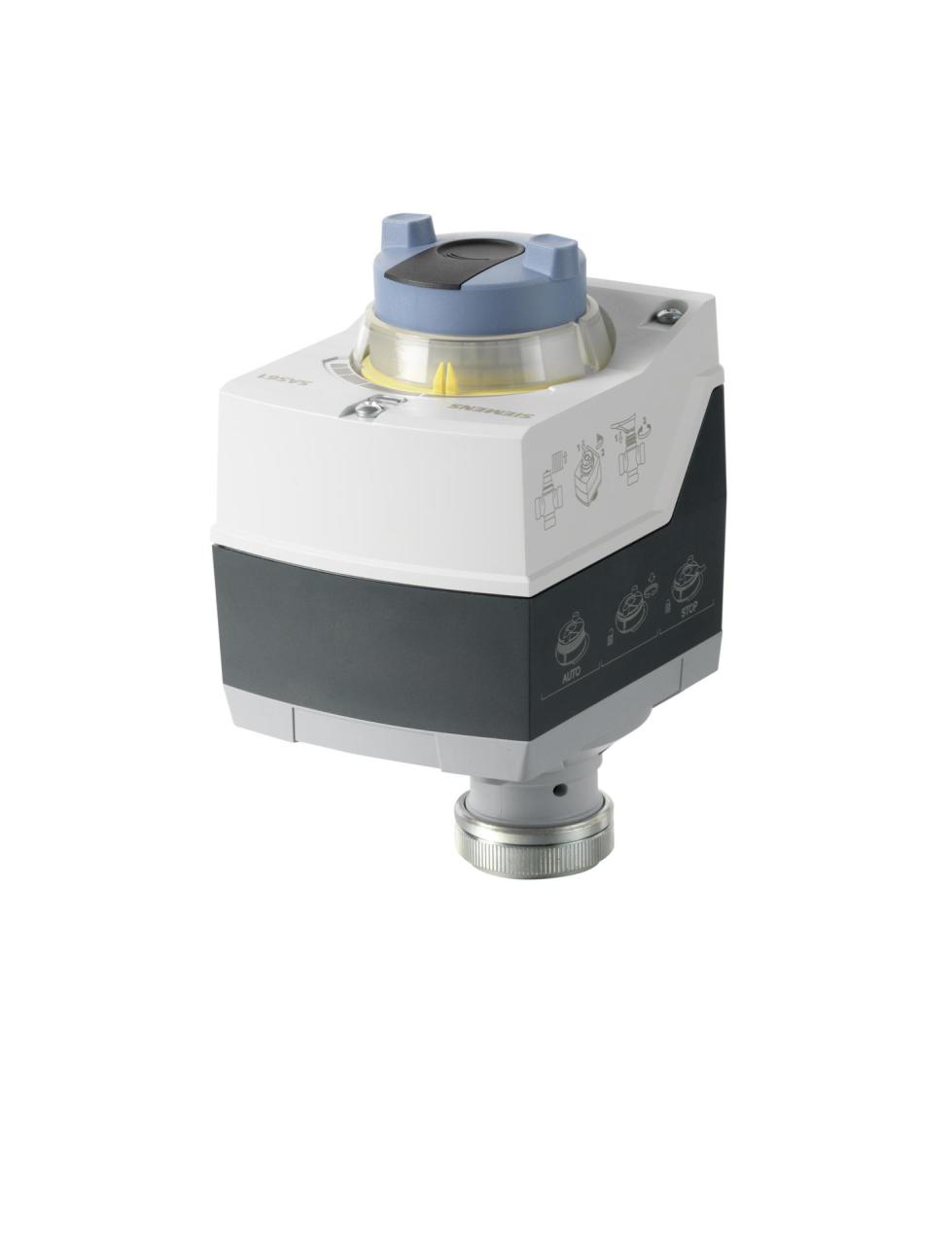

SIEMENS VANA LİNEER MOTOR ORANSAL SAS61.03

Ürün kodu

SAS61.03

Ürün ailesi

Acvatix

Stok numarası

S55158-A100

Besleme gerilimi

AC 24 V ±%20 / DC 24 V (+%20 / −%15)

Frekans

45–65 Hz

Kontrol sinyali

0–10 V DC / 4–20 mA / 0–1000 Ω

Giriş empedansı (0–10 V)

≥100 kΩ

Giriş empedansı (4–20 mA)

≤500 Ω

Konumlandırma kuvveti

400 N

Nominal strok

5,5 mm

Tam strok hareket süresi

30 saniye

Vana ile izin verilen akışkan sıcaklığı

1…130 °C

Çalışma güç tüketimi

2,3 W

Çalışma görünür gücü

5,7 VA

Bekleme güç tüketimi

1,8 W

Bekleme görünür gücü

4,6 VA

Konum geri bildirim sinyali

0–10 V DC

Geri bildirim yükü

Maks. 1 mA

Geri bildirim yük empedansı

>10 kΩ

Zorlamalı kontrol girişi

0–1000 Ω / G / G0

Koruma sınıfı

IP54

Elektriksel yalıtım sınıfı

Sınıf III

Bağlantı kablosu kesiti

0,75–1,5 mm²

Kablo girişleri

M16 ve M20 uyumlu

Çalışma ortam sıcaklığı

−5…+55 °C

Çalışma ortam nemi

%5–95 bağıl nem, yoğuşmasız

Montaj yeri

İç ve dış ortam koşullarına uygun montaj

Uyumlu vana serileri

V..G44.., VVG55.., VVG549..

Kullanım amacı

Isıtma ve havalandırma sistemlerinde modülasyonlu vana kontrolü
