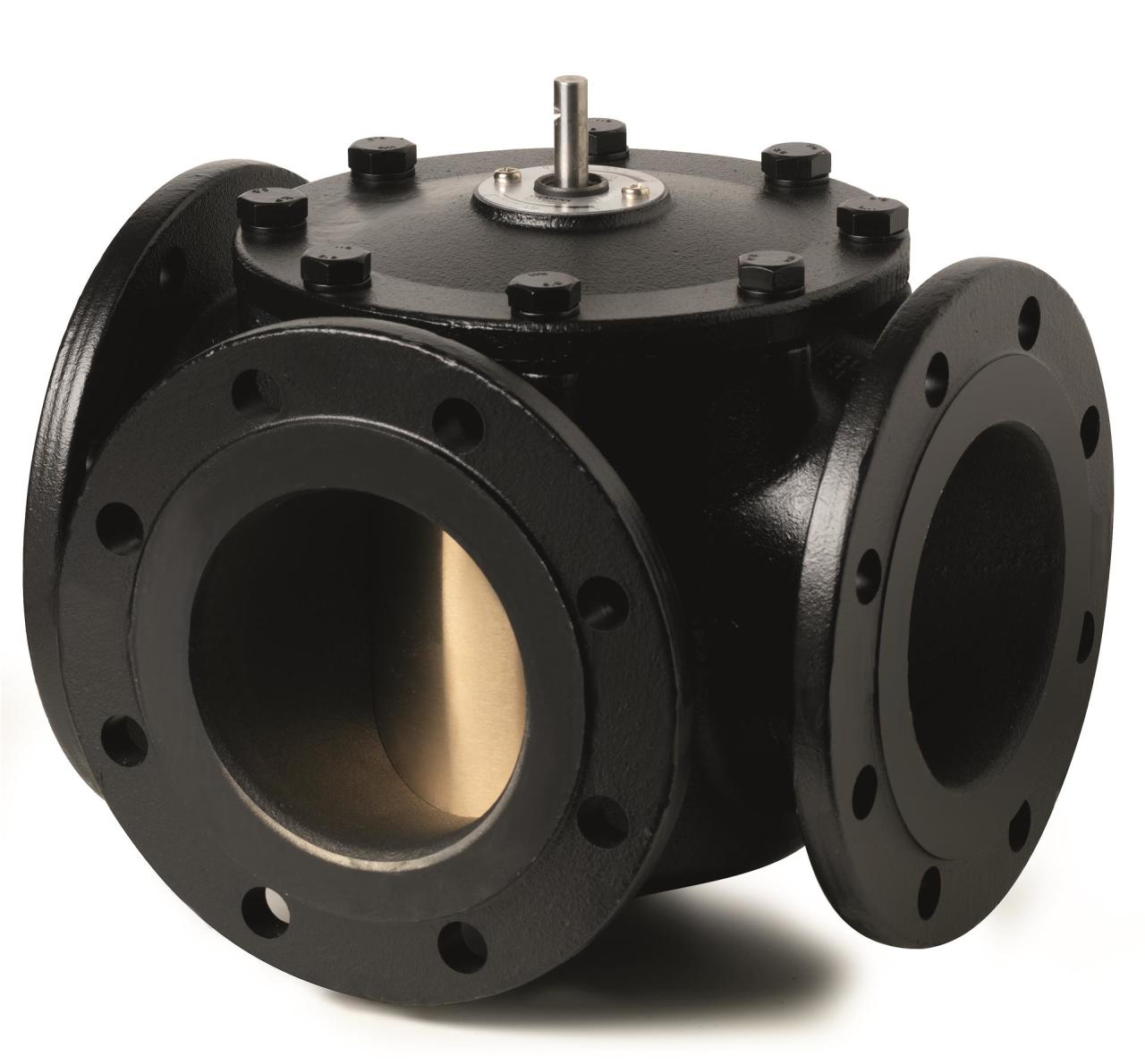

SIEMENS VANA ROTARY 3Y PN6 DN150 VBF21.150
SIEMENS Vana Rotary 3Y PN6 DN150 – VBF21.150 Teknik Özellikleri
|
Özellik |
Teknik değer |
|---|---|
|
Marka |
Siemens |
|
Model |
VBF21.150 |
|
Ürün tipi |
3 yollu döner tip kontrol vanası |
|
Nominal çap |
DN150 |
|
Nominal basınç |
PN6 |
|
Vana tipi |
Rotary (döner klapeli) |
|
Vana konfigürasyonu |
3 yollu |
|
Kullanım alanı |
Isıtma, havalandırma ve iklimlendirme (HVAC) sistemleri |
|
Özellik |
Teknik değer |
|---|---|
|
Kvs debi katsayısı |
820 m³/h |
|
Maksimum çalışma basıncı |
6 bar |
|
Akışkan sıcaklığı |
1…120 °C |
|
Akışkan |
Sıcak su, antifriz katkılı su (maks. %50) |
|
Bağlantı tipi |
Flanşlı, ISO 7005 |
|
Akış karakteristiği |
Lineer |
|
Dönüş açısı |
90° |
|
Maksimum diferansiyel basınç |
30 kPa (0,3 bar) |
|
Vana gövde malzemesi |
Gri dökme demir EN-GJL-250 |
|
Mil malzemesi |
Paslanmaz çelik |
|
Döner eleman malzemesi |
Bronz |
|
Conta malzemesi |
EPDM |
|
Aktüatör montaj seti |
ASK31 |
|
Uygulama |
Kapalı devre ısıtma ve HVAC sistemleri |
Not: VBF21.150, üç yollu flanşlı karışım vanasıdır. Teknik değerler Siemens ürün bilgileri ve teknik dokümantasyonuna dayanmaktadır.
