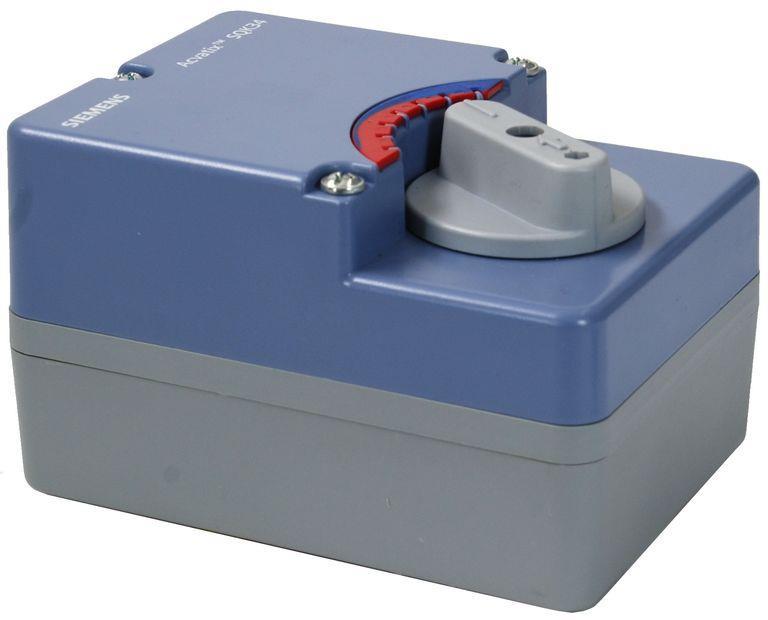

Siemens SQK34.00 Teknik Özellikler

Ürün Markası: Siemens
Ürün Modeli: SQK34.00
Ürün Tipi: Elektromotorlu rotary vana aktüatörü
Uygulama: Döner vana kontrolü
Besleme Gerilimi: AC 230 V ±15%
Frekans: 50 / 60 Hz
Kumanda Sinyali: 3 nokta / 3-position
Nominal Tork: 5 Nm
Kalkış Torku: 10 Nm
Dönüş Açısı: 90° ±3°
90° Dönüş Süresi: 135 saniye
Motor Tipi: Tersinir senkron motor
Güç Tüketimi: 3 VA
Koruma Sınıfı: IP42
Elektriksel Koruma: Class II
Manuel Kumanda: Mevcut
Konum Göstergesi: Mevcut
Yardımcı Kontak: ASC9.7 ile opsiyonel
Montaj Tipi: Uyumlu Siemens vanalara doğrudan montaj
Yaklaşık Ağırlık: 0,5 kg
Çalışma Sıcaklığı: -15°C … +50°C
Taşıma Sıcaklığı: -30°C … +65°C
Depolama Sıcaklığı: -30°C … +65°C
Kablo Girişi: 1 x Ø20,5 mm / M20
Dönüş Tipi: Saat yönü / saat yönünün tersi
Sonlandırma: Dahili sonlandırma anahtarları
Kontrol Sistemi: 3 nokta kumandalı HVAC otomasyon sistemleri

Siemens SQK34.00 Kullanım Alanları

Siemens SQK34.00, HVAC sistemlerinde uygun döner vanaların otomatik olarak açılması, kapatılması ve konumlandırılması amacıyla kullanılır. 230 V AC besleme ve 3 nokta kumanda yapısı sayesinde çeşitli ısıtma, soğutma ve bina otomasyon sistemlerinde değerlendirilebilir.

Isıtma Sistemleri

• Merkezi ısıtma sistemleri
• Sıcak su devreleri
• Kalorifer tesisatları
• Kazan sistemleri
• Bölgesel ısıtma sistemleri
• Isıtma suyu karışım devreleri
• Isıtma zon kontrolü

Soğutma Sistemleri

• Chiller sistemleri
• Soğutma suyu devreleri
• Klima soğutma sistemleri
• Soğutma zon kontrolü
• Soğutma suyu karışım ve yönlendirme uygulamaları

HVAC ve Klima Sistemleri

• Klima santralleri (AHU)
• Havalandırma sistemleri
• HVAC otomasyon sistemleri
• Fan-coil sistemleri
• Isıtma-soğutma serpantinleri
• Hava işleme üniteleri
• Sıcak ve soğuk su kontrol devreleri

Bina Otomasyonu

• Bina yönetim sistemleri (BMS)
• Merkezi HVAC otomasyonu
• Otomatik vana kontrolü
• Isıtma ve soğutma zonları
• Ticari bina mekanik tesisatları
• Otel, hastane ve ofis HVAC sistemleri
• Alışveriş merkezi HVAC uygulamaları

Endüstriyel Uygulamalar

• Endüstriyel ısıtma sistemleri
• Endüstriyel soğutma devreleri
• Proses suyu kontrol uygulamaları
• Teknik tesis HVAC sistemleri
• Enerji merkezleri
• Mekanik tesisat otomasyonu

Uygun Vana Uygulamaları

Siemens SQK34.00, uygun Siemens döner vana modellerinin otomatik kontrolünde kullanılır. Aktüatörün 90° dönüş hareketi, uygun 3 yollu ve 4 yollu döner vana uygulamalarına yöneliktir.

Kullanım öncesinde vana ile aktüatörün;

• DN ölçüsü,
• vana modeli,
• vana serisi,
• gerekli çalışma torku,
• dönüş açısı,
• mekanik bağlantısı,
• elektriksel kumanda tipi

açısından uyumlu olduğu kontrol edilmelidir.

Not: DN15–DN50 ifadesiyle ürün listelenirken yalnızca vana çapına göre uyumluluk varsayılmamalıdır. Siemens'in teknik kombinasyon tablolarında SQK34.00 için belirli vana serileri ve DN aralıkları tanımlanmaktadır. Bu nedenle mevcut vana modeli üzerinden uyumluluk kontrolü yapılması gerekir.
