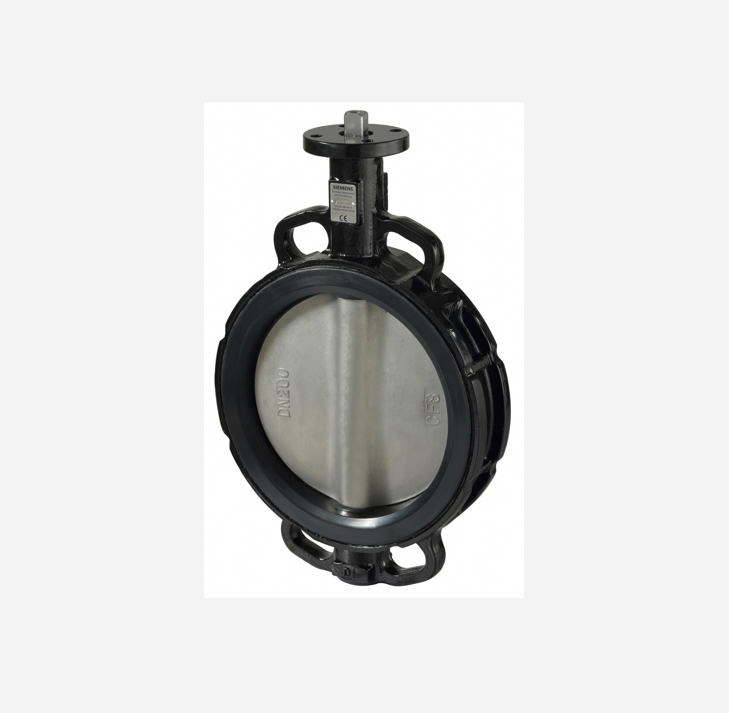

SIEMENS VFW41.300 KELEBEK VANA FLANŞLI PN16 DN300 SIKI KAPAMALI
Siemens VFW41.300 PN16 DN300 Flanşlı Kelebek Vana – Teknik Özellikler
Ürün Tipi
Flanşlı kelebek vana (butterfly valve)
Model
Siemens VFW41.300 (Ürün Kodu: S55235-V147)
Üretici
Siemens AG
Uygulama Alanı
Isıtma, havalandırma ve iklimlendirme (HVAC) sistemleri
Kapalı ve açık devre su devreleri
Fan-coil, klima santrali ve eşanjör hatları
Endüstriyel akış kontrol uygulamaları
Vana Tipi
Wafer tipi flanşlı kelebek vana
Sıkı kapamalı (tight shut-off) tasarım
Nominal Çap (DN)
DN 300
Nominal Basınç (PN)
PN 6 / PN 10 / PN 16 (flanşlar arası uyum)
Bağlantı Tipi
Flanşlı bağlantı
ISO 7005 standardına uygun
Kvs (Debi Kapasitesi)
7200 m³/h (90° tam açık konumda)
Dönüş Açısı
90° – Tam açma / kapama için tasarlanmış
Sızdırmazlık Performansı
Sıkı kapama, EN 12266-1’e göre düşük sızıntı (tight shut-off)
Akışkan Uyumluluğu
Su
Su + antifriz karışımları
HVAC sistemlerinde kullanılan standart akışkanlar
Çalışma Ortamı ve Akışkan Sıcaklığı
Yaklaşık –20 °C … +120 °C aralığında çalışma uygundur
Malzeme – Gövde
Dökme demir / Nodüler döküm gövde – dayanıklı ve yüksek mekanik dayanım
Malzeme – İç Yapı
Paslanmaz çelik disk ve mil – korozyona dayanıklı iç komponentler
Montaj Pozisyonu
Yatay veya dikey boru hattı montajına uygun
Uyumlu Aktüatörler
SQL36E… / SQL341E… elektromotorik aktüatörler ile otomasyon uyumlu
Servis ve Bakım
Bakım gerektirmeyen vana yapısı
Uzun ömürlü ve dayanıklı tasarım
Standartlar ve Uyum
CE sertifikalı
EN 12266-1 uyumlu sızdırmazlık testleri
ISO 7005 flanş bağlantı standardı
Ağırlık
Yaklaşık 32,1 kg (net ağırlık)
Kullanım Avantajları
Yüksek akış debisi ile büyük çaplı hatlarda güçlü kontrol
Sıkı kapamalı tasarımı ile düşük sızıntı
Flanşlı bağlantı ile güvenli montaj
Aktüatör entegrasyonuna uygun yapı
Endüstriyel ve ticari HVAC uygulamaları için ideal çözüm
