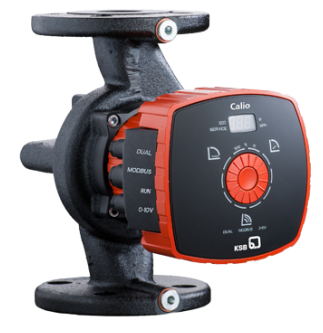

YÜKSEK VERİMLİ ISITMA POMPASI

CALIO

4. AÇIKLAMA

4.1 Genel Açıklama

Kademesiz devir sayısı ayarlı, yüksek verimli ısıtma devridaim pompalarıdır.

Entegre sürekli mıknatıslı motor ve elektronik devir sayısı kontrolüne sahip, kendinden emişli olmayan sıralı pompa tipindedir.

Pompa; kimyasal ve mekanik açıdan pompa malzemelerine zarar vermeyen, saf ve aşındırıcı olmayan sıvıların naklinde kullanılır.

4.5 Yapı Tasarımı

Pompa Yapısı

Bakım gerektirmeyen, yüksek verimli (salmastrasız) ıslak rotorlu pompa

Tahrik (Motor)

Fırçasız, kendinden soğutmalı

Kademesiz fark basıncı ayarına sahip, yüksek verimli kalıcı mıknatıslı senkron motor

Entegre motor koruması

Besleme gerilimi: 1~230 V AC ± %10

Frekans: 50 / 60 Hz

Koruma sınıfı: IPX4D

Termal sınıf: F

Sıcaklık sınıfı: TF 110

Enerji verimliliği endeksi: EEI ≤ 0,20

Girişim emisyonu: EN 61000-6-3

Girişim dayanıklılığı: EN 61000-6-1

Yataklama

Nakil edilen akışkan ile yağlanan özel kayar yatak sistemi

Bağlantılar

Flanşlı bağlantı

İşletim Türleri

Sabit basınç kontrolü

Orantılı basınç kontrolü

Sıcaklığa bağlı fark basıncı ayarı (yalnızca KSB ServiceTool ile)

Nominal değer öngörüsü ile ayar işletimi

Dinamik ayarlamalı fark basıncı içeren Eco modu

Otomatik Fonksiyonlar

İşletim türüne bağlı olarak kademesiz devir sayısı uyarlaması

Harici fark basıncı nominal değeri / devir sayısı bilgisi ile kontrol (0–10 V)

Sıcaklık veya fark basıncı gerçek değeri girişi (0–10 V)

Çift pompa işletimi

Yüksek akım ihtiyacı işletimi

Gece düşüşü fonksiyonu

Harici başlatma / durdurma

Tıkanıklık giderme fonksiyonu
Otomatik hava tahliye fonksiyonu

Yumuşak başlatma

Bütünleşik tetikleme elektroniğine sahip tam motor koruması

Manuel Fonksiyonlar

İşletim türü seçimi

Fark basıncı nominal değer ayarı

Devir kademesi ayarı

Kullanıcı arayüzü kilitleme fonksiyonu

Bildirim ve Gösterge Fonksiyonları

Nakil miktarı, basma yüksekliği ve elektriksel güç tüketiminin periyodik gösterimi

İşletim durumunun ekranda görüntülenmesi

Hata kodlarının ekranda gösterimi

Yapılandırılabilir toplu arıza ve işletim bildirimi
(potansiyelsiz konvertör kontakları)

Modbus RTU için seri dijital arayüz

KSB ServiceTool için servis arayüzü
